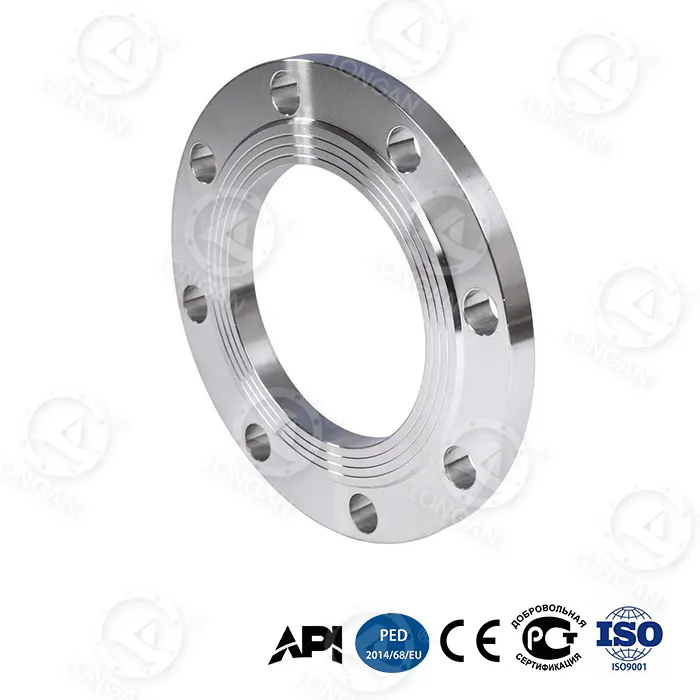

Σε ένα πετροχημικό εργοστάσιο, μια βιδωτή σύνδεση επίπεδης φλάντζας πρέπει να περιέχει ρευστό διεργασίας σε πιέσεις άνω των 100 bar και θερμοκρασίες άνω των 400°C. Η σφράγιση δεν δημιουργείται από ένα μόνο εξάρτημα, αλλά από ένα σύστημα: τις επιφάνειες της φλάντζας, τη φλάντζα και τα μπουλόνια. Όταν τα μπουλόνια σφίγγονται, δημιουργούν μια δύναμη σύσφιξης που συμπιέζει το παρέμβυσμα μεταξύ των επιφανειών της φλάντζας. Το παρέμβυσμα, με τη σειρά του, παραμορφώνεται και γεμίζει τις μικροσκοπικές ανωμαλίες στις επιφάνειες της φλάντζας, δημιουργώντας ένα φράγμα που αποτρέπει τη διαρροή. Αυτό φαίνεται αρκετά απλό. Ωστόσο, οι διαρροές φλάντζας είναι μία από τις πιο κοινές αιτίες βιομηχανικών ατυχημάτων και απωλειών παραγωγής. Ο λόγος είναι ότι η επίτευξη αξιόπιστης στεγανοποίησης απαιτεί ακριβή ισορροπία μεταξύ του φορτίου του μπουλονιού, της συμπίεσης της φλάντζας και της ακαμψίας της φλάντζας—μια ισορροπία που διαταράσσεται εύκολα από ακατάλληλη εγκατάσταση, εσφαλμένη ροπή μπουλονιού ή κακή ποιότητα όψης φλάντζας.
Το ερώτημα πώς αεπίπεδη φλάντζαΗ επίτευξη αξιόπιστης στεγανοποίησης με μπουλόνια δεν είναι επομένως απλώς θέμα σύσφιξης των μπουλονιών μέχρι να σφίξουν. Είναι θέμα μηχανικής. Το φορτίο του μπουλονιού πρέπει να είναι επαρκές για να συμπιέζει τη φλάντζα αρκετά ώστε να σφραγίζει, αλλά όχι τόσο ψηλά ώστε να συνθλίβει τη φλάντζα ή να αφήνει τα μπουλόνια. Οι επιφάνειες της φλάντζας πρέπει να είναι αρκετά επίπεδες και λείες ώστε να επιτρέπεται η προσαρμογή της φλάντζας, αλλά όχι τόσο λείες ώστε η φλάντζα να μην μπορεί να πιάσει. Τα μπουλόνια πρέπει να σφίγγονται με συγκεκριμένη σειρά για να διασφαλιστεί η ομοιόμορφη κατανομή του φορτίου. Και ολόκληρο το συγκρότημα πρέπει να είναι σχεδιασμένο ώστε να αντέχει την πίεση λειτουργίας, τη θερμοκρασία και τον θερμικό κύκλο χωρίς να χάσει τη στεγανωτική του δύναμη. Αυτό το άρθρο θα εξετάσει κάθε έναν από αυτούς τους παράγοντες με τεχνική λεπτομέρεια, παρέχοντας μια ολοκληρωμένη κατανόηση της στεγανοποίησης με βιδωτή επίπεδη φλάντζα για μηχανικούς, επαγγελματίες συντήρησης και ειδικούς προμηθειών. ΣτοWenzhou Longan Flange Co., Ltd., το εργοστάσιό μας κατασκευάζει επίπεδες φλάντζες για πάνω από δύο δεκαετίες και έχουμε αναπτύξει μια βαθιά κατανόηση των παραγόντων που καθορίζουν την αξιοπιστία της στεγανοποίησης.
Για να κατανοήσουμε πώς μια επίπεδη φλάντζα επιτυγχάνει αξιόπιστη στεγανοποίηση, πρέπει πρώτα να κατανοήσουμε τη μηχανική της βιδωμένης άρθρωσης. Όταν ένα μπουλόνι σφίγγεται, τεντώνεται ελαστικά. Το μπουλόνι λειτουργεί σαν ελατήριο και η τάση στο μπουλόνι δημιουργεί μια δύναμη σύσφιξης που τραβά τις δύο επιφάνειες φλάντζας μαζί. Αυτή η δύναμη σύσφιξης μεταδίδεται μέσω των επιφανειών της φλάντζας στο παρέμβυσμα. Το παρέμβυσμα, το οποίο είναι κατασκευασμένο από πιο μαλακό υλικό από τη φλάντζα, συμπιέζεται. Καθώς συμπιέζεται, ρέει στις μικροσκοπικές κοιλάδες και γρατζουνιές στην πρόσοψη της φλάντζας, δημιουργώντας μια ελικοειδή διαδρομή που το υπό πίεση υγρό δεν μπορεί εύκολα να διαπεράσει. Η στεγανοποίηση επιτυγχάνεται όταν το παρέμβυσμα συμπιέζεται αρκετά για να γεμίσει αυτές τις ανωμαλίες και όταν η υπολειπόμενη πίεση συμπίεσης στο παρέμβυσμα είναι μεγαλύτερη από την εσωτερική πίεση του ρευστού.
Η βασική αρχή είναι ότι το παρέμβυσμα πρέπει να διατηρείται σε κατάσταση συμπίεσης καθ' όλη τη διάρκεια ζωής του συνδέσμου. Εάν η τάση συμπίεσης πέσει κάτω από ένα κρίσιμο επίπεδο, η σφράγιση θα διαρρεύσει. Η πίεση συμπίεσης μπορεί να πέσει για διάφορους λόγους. Η φλάντζα μπορεί να χαλαρώσει (σέρνεται) με την πάροδο του χρόνου, ειδικά σε υψηλές θερμοκρασίες. Τα μπουλόνια μπορεί να χάσουν την τάση λόγω χαλάρωσης ή δόνησης. Οι επιφάνειες της φλάντζας μπορεί να διαχωριστούν λόγω θερμικής διαστολής ή κάμψης. Ο σχεδιασμός της επίπεδης φλάντζας πρέπει να λαμβάνει υπόψη όλους αυτούς τους παράγοντες. Μια παχύτερη, πιο άκαμπτη φλάντζα θα αντισταθεί στην κάμψη και θα διατηρήσει μια πιο ομοιόμορφη πίεση συμπίεσης στη φλάντζα. Ένας μεγαλύτερος αριθμός μικρότερων μπουλονιών θα παρέχει πιο ομοιόμορφη δύναμη σύσφιξης από έναν μικρότερο αριθμό μεγαλύτερων μπουλονιών. Και το υλικό της φλάντζας πρέπει να επιλεγεί για να αντιστέκεται στη χαλάρωση και τη χημική επίθεση.
Ο παρακάτω πίνακας συνοψίζει τις βασικές δυνάμεις και τους παράγοντες που καθορίζουν την αξιοπιστία μιας βιδωμένης επίπεδης φλάντζας στεγανοποίησης.
| Παράγοντας | Περιγραφή | Επίπτωση στη Σφράγιση |
| Τάση μπουλονιού | Το ελαστικό τέντωμα του μπουλονιού όταν σφίγγεται | Παρέχει τη δύναμη σύσφιξης που συμπιέζει τη φλάντζα |
| Συμπίεση φλάντζας | Η παραμόρφωση της φλάντζας υπό φορτίο μπουλονιού | Γεμίζει τις επιφανειακές ανωμαλίες και δημιουργεί τη σφράγιση |
| Ακαμψία φλάντζας | Η αντίσταση της φλάντζας στην κάμψη υπό φορτίο μπουλονιού | Εξασφαλίζει ομοιόμορφη συμπίεση της φλάντζας σε όλο το πρόσωπο |
| Χαλάρωση φλάντζας | Η απώλεια της πίεσης συμπίεσης με την πάροδο του χρόνου | Μειώνει τη δύναμη σφράγισης. πρέπει να ελαχιστοποιηθούν |
| Θερμικές Επιδράσεις | Διαφορική διαστολή μπουλονιών, φλάντζες και φλάντζας | Μπορεί να αυξήσει ή να μειώσει το φορτίο του μπουλονιού |
| Εσωτερική πίεση | Η δύναμη που ασκείται από το ρευστό διεργασίας | Τείνει να διαχωρίζει τις φλάντζες. πρέπει να αντισταθμιστεί με φορτίο μπουλονιού |
Στην Wenzhou Longan Flange Co., Ltd., σχεδιάζουμε τις επίπεδες φλάντζες μας για να βελτιστοποιήσουμε αυτούς τους παράγοντες. Οι φλάντζες μας κατασκευάζονται από χάλυβα υψηλής ποιότητας και κατασκευάζονται με μηχανική επεξεργασία σε ακριβείς διαστάσεις για να διασφαλίζεται η σωστή εφαρμογή και κατανομή του φορτίου. Παρέχουμε επίσης τεχνικές οδηγίες σχετικά με τις διαδικασίες επιλογής μπουλονιών, επιλογής φλάντζας και σύσφιξης για να βοηθήσουμε τους πελάτες μας να επιτύχουν αξιόπιστες στεγανοποιήσεις στις συγκεκριμένες εφαρμογές τους.
Το φορτίο του μπουλονιού είναι η πιο σημαντική μεταβλητή για την επίτευξη αξιόπιστης στεγανοποίησης. Εάν το φορτίο του μπουλονιού είναι πολύ χαμηλό, η φλάντζα δεν θα συμπιεστεί αρκετά για να σφραγίσει. Εάν το φορτίο του μπουλονιού είναι πολύ υψηλό, η φλάντζα μπορεί να συνθλιβεί, τα μπουλόνια μπορεί να υποχωρήσουν ή η φλάντζα μπορεί να καταστραφεί. Το στοχευόμενο φορτίο μπουλονιού καθορίζεται από τη σύσταση του κατασκευαστή της φλάντζας, η οποία καθορίζει την ελάχιστη και τη μέγιστη τάση συμπίεσης για το υλικό της φλάντζας. Αυτή η τάση στη συνέχεια μετατρέπεται σε τιμή ροπής χρησιμοποιώντας την τριβή του σπειρώματος του μπουλονιού και τη γεωμετρία του συνδέσμου. Η σχέση ροπής-τάσης δίνεται από τον τύπο: T = K × D × F, όπου T είναι η ροπή, K είναι ο συντελεστής παξιμαδιού (ένας αδιάστατος συντελεστής που υπολογίζει την τριβή), D είναι η ονομαστική διάμετρος μπουλονιού και F είναι η επιθυμητή τάση μπουλονιού.
Ο παράγοντας παξιμαδιού Κ είναι μια κρίσιμη αλλά συχνά παρεξηγημένη παράμετρος. Εξαρτάται από τη λίπανση των σπειρωμάτων, το φινίρισμα της επιφάνειας του μπουλονιού και του παξιμαδιού και την παρουσία τυχόν επικαλύψεων. Μια τυπική τιμή για το Κ είναι 0,2 για μπουλόνια από λιπασμένο χάλυβα, αλλά μπορεί να κυμαίνεται από 0,1 έως 0,3 ανάλογα με τις συνθήκες. Αυτό σημαίνει ότι η ίδια τιμή ροπής μπορεί να δημιουργήσει μια τάση μπουλονιού που ποικίλλει κατά τρεις φορές. Αυτός είναι ο λόγος για τον οποίο η ροπή από μόνη της δεν αποτελεί αξιόπιστο δείκτη του φορτίου του μπουλονιού. Για κρίσιμες εφαρμογές, οι μηχανικοί χρησιμοποιούν πιο ακριβείς μεθόδους, όπως μέτρηση επιμήκυνσης μπουλονιών ή δείκτες άμεσης τάσης. Ο παρακάτω πίνακας παρέχει τυπικές τιμές ροπής για κοινά μεγέθη μπουλονιών και υλικά φλάντζας.
| Μέγεθος μπουλονιού | Τύπος φλάντζας | Τάση μπουλονιού στόχου (MPa) | Συνιστώμενη ροπή (Nm) | Συντελεστής καρυδιών (K) |
| Μ16 | Καουτσούκ | 30-50 | 80 - 120 | 0.20 |
| Μ16 | PTFE | 40-60 | 100 - 150 | 0.20 |
| Μ20 | Σπιράλ Πληγή | 60-80 | 200 - 280 | 0.18 |
| Μ24 | Σπιράλ Πληγή | 60-80 | 350 - 480 | 0.18 |
| Μ24 | Μεταλλικό τζάκετ | 80 - 120 | 450 - 650 | 0.16 |
Στο εργοστάσιό μας, παρέχουμε στους πελάτες μας λεπτομερείς προδιαγραφές ροπής για κάθε επίπεδη φλάντζα που κατασκευάζουμε. Αυτές οι προδιαγραφές βασίζονται στις διαστάσεις της φλάντζας, το μέγεθος και το υλικό του μπουλονιού, τον τύπο της φλάντζας και τις συνθήκες λειτουργίας. Συνιστούμε επίσης τη χρήση βαθμονομημένων ροπόκλειδων και την επαλήθευση της τάσης του μπουλονιού χρησιμοποιώντας μια δεύτερη μέθοδο, όπως τη μέτρηση της επιμήκυνσης των μπουλονιών με ένα μικρόμετρο ή τη χρήση μετρητή τάσης μπουλονιών υπερήχων. Αυτή η αυστηρή προσέγγιση στον έλεγχο του φορτίου του μπουλονιού είναι απαραίτητη για την επίτευξη αξιόπιστης στεγανοποίησης σε κρίσιμες εφαρμογές.
Η φλάντζα είναι το εξάρτημα που δημιουργεί στην πραγματικότητα τη σφράγιση σε μια βιδωμένη επίπεδη σύνδεση φλάντζας. Είναι ένα συμπιέσιμο υλικό που συμπιέζεται μεταξύ των επιφανειών της φλάντζας. Το παρέμβυσμα πρέπει να είναι αρκετά μαλακό ώστε να συμμορφώνεται με τις επιφανειακές ανωμαλίες των επιφανειών της φλάντζας, αλλά αρκετά ισχυρό ώστε να αντέχει την εσωτερική πίεση και τη χημική προσβολή του ρευστού διεργασίας. Πρέπει επίσης να είναι αρκετά ανθεκτικό ώστε να διατηρεί την τάση συμπίεσής του με την πάροδο του χρόνου και υπό θερμικό κύκλο. Δεν υπάρχει ενιαίο υλικό φλάντζας που να είναι κατάλληλο για όλες τις εφαρμογές. Η επιλογή του υλικού της φλάντζας εξαρτάται από τη θερμοκρασία, την πίεση και τις απαιτήσεις χημικής συμβατότητας της συγκεκριμένης εφαρμογής.
Τα πιο συνηθισμένα υλικά φλάντζας για επίπεδες φλάντζες είναι το καουτσούκ, το PTFE, η σπειροειδής περιέλιξη και το μεταλλικό μανδύα. Τα ελαστικά παρεμβύσματα χρησιμοποιούνται σε εφαρμογές χαμηλής πίεσης και χαμηλής θερμοκρασίας, όπως γραμμές νερού και αέρα. Τα παρεμβύσματα PTFE χρησιμοποιούνται σε χημικές εφαρμογές όπου απαιτείται αντίσταση σε επιθετικά υγρά. Οι σπειροειδείς φλάντζες χρησιμοποιούνται σε εφαρμογές υψηλής πίεσης και υψηλής θερμοκρασίας, όπως γραμμές ατμού και υδρογονανθράκων. Οι μεταλλικές φλάντζες χρησιμοποιούνται στις πιο απαιτητικές εφαρμογές, όπου απαιτούνται τα υψηλότερα επίπεδα αντοχής σε θερμοκρασία και πίεση. Ο παρακάτω πίνακας συγκρίνει τις βασικές ιδιότητες αυτών των υλικών παρεμβυσμάτων.
| Υλικό φλάντζας | Μέγιστη θερμοκρασία (°C) | Μέγιστη πίεση (bar) | Χημική Αντίσταση | Τυπική Εφαρμογή |
| Καουτσούκ (NBR) | 100 | 16 | Καλό (νερό, λάδι) | Νερό, αέρας, ατμός χαμηλής πίεσης |
| PTFE | 260 | 40 | Εξοχος | Χημική επεξεργασία, τρόφιμα |
| Σπιράλ Πληγή | 500 | 100 | Πολύ καλό | Ατμός, υδρογονάνθρακες, υψηλή πίεση |
| Μεταλλικό τζάκετ | 600 | 150 | Εξοχος | Υψηλή θερμοκρασία, υψηλή πίεση |
Στην Wenzhou Longan Flange Co., Ltd., δεν κατασκευάζουμε παρεμβύσματα, αλλά συνεργαζόμαστε στενά με τους πελάτες μας για να διασφαλίσουμε ότι η φλάντζα που επιλέγουν είναι συμβατή με τις επίπεδες φλάντζες μας. Παρέχουμε λεπτομερείς διαστάσεις προσώπου φλάντζας, συμπεριλαμβανομένου του ανυψωμένου ύψους προσώπου και του φινιρίσματος της επιφάνειας, οι οποίες είναι κρίσιμες για τη σωστή τοποθέτηση της φλάντζας. Παρέχουμε επίσης οδηγίες σχετικά με την τάση συμπίεσης της φλάντζας και τη ροπή του μπουλονιού, με βάση τις συστάσεις του κατασκευαστή της φλάντζας. Στόχος μας είναι να διασφαλίσουμε ότι ολόκληρο το σύστημα βιδωμένης άρθρωσης - φλάντζα, φλάντζα και μπουλόνια - συνεργάζονται για να επιτύχουμε μια αξιόπιστη στεγανοποίηση.
Το φινίρισμα της επιφάνειας της όψης της φλάντζας είναι μια κρίσιμη παράμετρος που συχνά παραβλέπεται. Το παρέμβυσμα πρέπει να μπορεί να συμμορφώνεται με τις επιφανειακές ανωμαλίες της όψης της φλάντζας για να δημιουργήσει ένα σφράγισμα. Εάν η επιφάνεια είναι πολύ τραχιά, η φλάντζα μπορεί να μην μπορεί να γεμίσει τις βαθιές κοιλάδες και μπορεί να παραμείνει μια διαδρομή διαρροής. Εάν η επιφάνεια είναι πολύ λεία, η φλάντζα μπορεί να μην μπορεί να πιάσει την επιφάνεια και μπορεί να γλιστρήσει ή να εξωθηθεί υπό πίεση. Το βέλτιστο φινίρισμα επιφάνειας είναι μια ισορροπία μεταξύ αυτών των δύο άκρων. Για τα περισσότερα υλικά φλάντζας, συνιστάται τραχύτητα επιφάνειας Ra 3,2 έως 6,3 μικρόμετρα. Αυτό επιτυγχάνεται τυπικά με την κατεργασία της όψης της φλάντζας με ένα οδοντωτό ή ομόκεντρο σχέδιο αυλάκωσης, γνωστό ως "φωνογραφικό" φινίρισμα.
Το φωνογραφικό φινίρισμα καθορίζεται σε πρότυπα όπως το ASME B16.5 και το EN 1092-1. Το φινίρισμα δημιουργείται από ένα εργαλείο που κόβει μια συνεχή σπειροειδή αυλάκωση στην πρόσοψη της φλάντζας. Το βάθος και η απόσταση των αυλακώσεων ελέγχονται για να επιτευχθεί η επιθυμητή τραχύτητα. Το σχέδιο αυλάκωσης παρέχει μια σειρά από κορυφογραμμές και κοιλάδες που μπορεί να πιάσει το παρέμβυσμα. Αυτή η λαβή αποτρέπει την εκτόξευση της φλάντζας από την εσωτερική πίεση και βοηθά στη διατήρηση της στεγανοποίησης υπό θερμική ανακύκλωση. Ο παρακάτω πίνακας παρέχει το συνιστώμενο φινίρισμα επιφάνειας για διαφορετικά υλικά φλάντζας.
| Υλικό φλάντζας | Συνιστώμενη τραχύτητα επιφάνειας (Ra, μm) | Τύπος φινιρίσματος |
| Καουτσούκ | 3,2 - 6,3 | Φωνογραφικό (ομόκεντρο ή οδοντωτό) |
| PTFE | 1,6 - 3,2 | Φωνογραφικό ή ομαλό |
| Σπιράλ Πληγή | 3,2 - 6,3 | Φωνογραφικός |
| Μεταλλικό τζάκετ | 3,2 - 6,3 | Φωνογραφικός |
Στο εργοστάσιό μας, επεξεργαζόμαστε όλες τις επίπεδες επιφάνειες φλάντζας μέχρι το καθορισμένο φινίρισμα επιφάνειας χρησιμοποιώντας τόρνους CNC με εργαλεία ακριβείας. Επαληθεύουμε το φινίρισμα της επιφάνειας χρησιμοποιώντας ένα προφιλόμετρο και καταγράφουμε τα αποτελέσματα στην τεκμηρίωση ποιοτικού ελέγχου μας. Αυτό διασφαλίζει ότι κάθε επίπεδη φλάντζα που παράγουμε παρέχει τη βέλτιστη επιφάνεια για τοποθέτηση φλάντζας. Προσφέρουμε επίσης μια σειρά από φινιρίσματα προσώπου, συμπεριλαμβανομένου του λείου φινιρίσματος, του οδοντωτού φινιρίσματος και του φινιρίσματος δακτυλίου, για να ανταποκριθούμε στις απαιτήσεις διαφορετικών τύπων και εφαρμογών φλάντζας.
Η ακολουθία σύσφιξης των μπουλονιών είναι ένας άλλος κρίσιμος παράγοντας για την επίτευξη αξιόπιστης στεγανοποίησης. Εάν τα μπουλόνια σφίγγονται ένα-ένα με τυχαία σειρά, η φλάντζα θα παραμορφωθεί και η συμπίεση της φλάντζας θα είναι ανομοιόμορφη. Αυτό μπορεί να οδηγήσει σε διαρροή, ακόμη και αν οι τελικές τιμές ροπής είναι σωστές. Η σωστή διαδικασία είναι να σφίξετε τα μπουλόνια με αστέρι ή σταυρωτό σχέδιο, σε πολλαπλά περάσματα. Το πρώτο πέρασμα θα πρέπει να είναι ένα πέρασμα χαμηλής ροπής (συνήθως 30% της τελικής ροπής) για να εδράσει η φλάντζα και να ευθυγραμμιστούν οι φλάντζες. Το δεύτερο πέρασμα θα πρέπει να είναι ένα πέρασμα μέσης ροπής (συνήθως 60% της τελικής ροπής). Το τελικό πέρασμα θα πρέπει να είναι με την πλήρη ροπή, και πάλι σε μοτίβο αστεριών. Αυτή η σταδιακή, ομοιόμορφη σύσφιξη διασφαλίζει ότι η φλάντζα συμπιέζεται ομοιόμορφα και ότι οι επιφάνειες της φλάντζας παραμένουν παράλληλες.
Ο αριθμός των περασμάτων και οι συγκεκριμένες τιμές ροπής εξαρτώνται από το μέγεθος της φλάντζας, τον αριθμό των μπουλονιών και το υλικό της φλάντζας. Για μεγάλες φλάντζες με πολλά μπουλόνια, μπορεί να απαιτούνται τρία ή τέσσερα περάσματα. Για μικρές φλάντζες, δύο περάσματα μπορεί να είναι αρκετές. Ο παρακάτω πίνακας παρέχει μια γενική οδηγία για τις ακολουθίες σύσφιξης μπουλονιών.
| Μέγεθος φλάντζας | Αριθμός μπουλονιών | Προτεινόμενες πάσες | Μοτίβο ροπής |
| DN50 - DN100 | 4 - 8 | 2 | Μοτίβο αστεριών |
| DN150 - DN300 | 8 - 12 | 3 | Μοτίβο αστεριών |
| DN350 - DN600 | 12-20 | 3 - 4 | Μοτίβο αστεριών |
| > DN600 | > 20 | 4+ | Μοτίβο αστεριών, πολλαπλά στάδια |
Ο ποιοτικός έλεγχος είναι απαραίτητος για να διασφαλιστεί ότι η διαδικασία σύσφιξης έχει εκτελεστεί σωστά. Μετά την τελική διέλευση ροπής, ένας ειδικευμένος επιθεωρητής πρέπει να επαληθεύσει τη ροπή σε κάθε μπουλόνι χρησιμοποιώντας ένα βαθμονομημένο δυναμόκλειδο. Ο επιθεωρητής θα πρέπει επίσης να ελέγξει το κενό μεταξύ των επιφανειών της φλάντζας σε πολλά σημεία γύρω από την περιφέρεια για να βεβαιωθεί ότι οι φλάντζες είναι παράλληλες. Εάν το κενό είναι ανομοιόμορφο, τα μπουλόνια πρέπει να χαλαρώσουν και να επαναληφθεί η διαδικασία σύσφιξης. Στην Wenzhou Longan Flange Co., Ltd., παρέχουμε στους πελάτες μας λεπτομερείς οδηγίες εγκατάστασης και προδιαγραφές ροπής για κάθε επίπεδη φλάντζα που κατασκευάζουμε. Προσφέρουμε επίσης επιτόπια εκπαίδευση και τεχνική υποστήριξη για να βοηθήσουμε τους πελάτες μας να επιτύχουν αξιόπιστες σφραγίδες στις κρίσιμες εφαρμογές τους.
Ερώτηση 1: Ποια είναι η σωστή ροπή μπουλονιού για μια επίπεδη φλάντζα;
Απάντηση: Η σωστή ροπή του μπουλονιού εξαρτάται από το μέγεθος του μπουλονιού, το υλικό του μπουλονιού, το υλικό της φλάντζας και τις συνθήκες λειτουργίας. Τυπικά καθορίζεται από τον κατασκευαστή της φλάντζας ή υπολογίζεται χρησιμοποιώντας τον τύπο T = K × D × F, όπου K είναι ο συντελεστής παξιμαδιού, D είναι η διάμετρος του μπουλονιού και F είναι η επιθυμητή τάση του μπουλονιού. Παρέχουμε λεπτομερείς προδιαγραφές ροπής για κάθε επίπεδη φλάντζα που κατασκευάζουμε στην Wenzhou Longan Flange Co., Ltd. Είναι απαραίτητο να χρησιμοποιείτε ένα βαθμονομημένο ροπόκλειδο και να ακολουθείτε τη συνιστώμενη ακολουθία σύσφιξης.
Ερώτηση 2: Γιατί η επίπεδη φλάντζα μου παρουσιάζει διαρροή ακόμη και αφού σφίξω τα μπουλόνια με την καθορισμένη ροπή στρέψης;
Απάντηση: Υπάρχουν διάφοροι πιθανοί λόγοι. Η φλάντζα μπορεί να είναι κατεστραμμένη ή από λάθος υλικό. Οι επιφάνειες της φλάντζας μπορεί να είναι κατεστραμμένες ή να έχουν λανθασμένο φινίρισμα επιφάνειας. Τα μπουλόνια μπορεί να έχουν μολυνθεί ή να λιπαίνονται ακατάλληλα, με αποτέλεσμα έναν παράγοντα παξιμαδιού που διαφέρει από την υποτιθέμενη τιμή. Οι φλάντζες μπορεί να μην είναι παράλληλες. Ή οι συνθήκες λειτουργίας μπορεί να υπερβαίνουν την ονομαστική πίεση ή θερμοκρασία της φλάντζας. Απαιτείται ενδελεχής επιθεώρηση όλων των εξαρτημάτων και επανεξέταση της διαδικασίας εγκατάστασης για τον εντοπισμό της βασικής αιτίας.
Ερώτηση 3: Ποια είναι η διαφορά μεταξύ μιας ανυψωμένης όψης και μιας επίπεδης φλάντζας προσώπου;
Απάντηση: Μια επίπεδη φλάντζα με υπερυψωμένη όψη έχει ένα μικρό ανυψωμένο δακτύλιο στο πρόσωπο, ενώ μια φλάντζα επίπεδης όψης έχει μια εντελώς επίπεδη όψη. Η ανυψωμένη όψη έχει σχεδιαστεί για να συγκεντρώνει το φορτίο του μπουλονιού στη φλάντζα, αυξάνοντας την τάση στεγανοποίησης. Οι φλάντζες επίπεδης όψης χρησιμοποιούνται με φλάντζες πλήρους όψης και είναι κοινές σε εφαρμογές χαμηλής πίεσης και με φλάντζες από χυτοσίδηρο ή πλαστικό. Η επιλογή εξαρτάται από την εφαρμογή και τη φλάντζα ζευγαρώματος.
Ερώτηση 4: Πόσο συχνά πρέπει να σφίγγονται ξανά οι επίπεδες βίδες φλάντζας;
Απάντηση: Τα μπουλόνια επίπεδης φλάντζας θα πρέπει να σφίγγονται ξανά μετά τις πρώτες 24 ώρες λειτουργίας, ειδικά σε εφαρμογές υψηλής θερμοκρασίας όπου η θερμική διαστολή και η χαλάρωση της φλάντζας μπορεί να προκαλέσουν απώλεια του φορτίου του μπουλονιού. Μετά από αυτό, η εκ νέου σύσφιξη πραγματοποιείται συνήθως κατά τη διάρκεια προγραμματισμένων διαστημάτων συντήρησης, όπως ετήσιες διακοπές λειτουργίας. Η συχνότητα εξαρτάται από την κρισιμότητα της εφαρμογής και τις συνθήκες λειτουργίας. Συνιστάται επίσης ο τακτικός έλεγχος για διαρροές.
Ερώτηση 5: Ποια είναι η μέγιστη πίεση που μπορεί να σφραγίσει μια επίπεδη φλάντζα;
Απάντηση: Η μέγιστη πίεση που μπορεί να σφραγίσει μια επίπεδη φλάντζα εξαρτάται από τη βαθμολογία της φλάντζας, το υλικό της φλάντζας και το φορτίο του μπουλονιού. Για παράδειγμα, μια επίπεδη φλάντζα Κλάσης 150 με σπειροειδή περιτυλιγμένη φλάντζα μπορεί να σφραγίσει έως και 20 bar σε θερμοκρασία περιβάλλοντος. Μια φλάντζα Class 300 μπορεί να σφραγίσει έως και 50 bar. Οι υψηλότερες πιέσεις απαιτούν υψηλότερες τιμές φλάντζας και πιο στιβαρά υλικά φλάντζας. Στο εργοστάσιό μας, κατασκευάζουμε επίπεδες φλάντζες σε μια σειρά τάξεων πίεσης για να ανταποκριθούμε στις απαιτήσεις διαφορετικών εφαρμογών.
Η επίτευξη αξιόπιστης στεγανοποίησης με βιδωμένη επίπεδη φλάντζα είναι μια πρόκληση για τη μηχανική συστημάτων. Απαιτεί τον σωστό συνδυασμό φορτίου μπουλονιού, συμπίεσης φλάντζας, ακαμψίας φλάντζας και φινιρίσματος επιφάνειας. Καθένας από αυτούς τους παράγοντες πρέπει να προσδιορίζεται και να ελέγχεται προσεκτικά για να διασφαλιστεί ότι η φλάντζα παραμένει σε κατάσταση συμπίεσης καθ' όλη τη διάρκεια ζωής του συνδέσμου. Το φορτίο του μπουλονιού πρέπει να είναι επαρκές για να συμπιέζει τη φλάντζα, αλλά όχι τόσο ψηλά ώστε να καταστρέφει τη φλάντζα ή τη φλάντζα. Το παρέμβυσμα πρέπει να είναι συμβατό με το υγρό διεργασίας και ικανό να αντέχει τη θερμοκρασία και την πίεση λειτουργίας. Οι επιφάνειες της φλάντζας πρέπει να είναι επίπεδες και να έχουν το σωστό φινίρισμα επιφάνειας για να επιτρέπεται η προσαρμογή και η λαβή της φλάντζας. Και τα μπουλόνια πρέπει να σφίγγονται με τη σωστή σειρά για να διασφαλιστεί η ομοιόμορφη κατανομή του φορτίου. Στην Wenzhou Longan Flange Co., Ltd., το εργοστάσιό μας κατασκευάζει επίπεδες φλάντζες για πάνω από δύο δεκαετίες και έχουμε αναπτύξει βαθιά κατανόηση αυτών των παραγόντων. Οι φλάντζες μας είναι κατεργασμένες με ακρίβεια για να διασφαλίσουν τη σωστή εφαρμογή και κατανομή φορτίου και παρέχουμε στους πελάτες μας την τεχνική υποστήριξη που χρειάζονται για να επιτύχουν αξιόπιστες σφραγίσεις.
Είτε σχεδιάζετε ένα νέο σύστημα σωληνώσεων είτε συντηρείτε ένα υπάρχον, σας προσκαλούμε να επικοινωνήσετε μαζί μας για να συζητήσουμε τις απαιτήσεις σας για επίπεδη φλάντζα. Η ομάδα των μηχανικών μας μπορεί να σας βοηθήσει να επιλέξετε τη σωστή φλάντζα για την εφαρμογή σας, να παρέχει προδιαγραφές ροπής και να προσφέρει καθοδήγηση σχετικά με την επιλογή και την εγκατάσταση φλάντζας. Δεσμευόμαστε να παρέχουμε στους πελάτες μας προϊόντα υψηλής ποιότητας και την καλύτερη δυνατή εξυπηρέτηση.
Επικοινωνήστε με την Wenzhou Longan Flange Co., Ltd. σήμεραγια να συζητήσετε τις απαιτήσεις σας για επίπεδη φλάντζα και να ανακαλύψετε πώς τα προϊόντα μας μπορούν να σας βοηθήσουν να επιτύχετε αξιόπιστη στεγανοποίηση στις κρίσιμες εφαρμογές σας.
