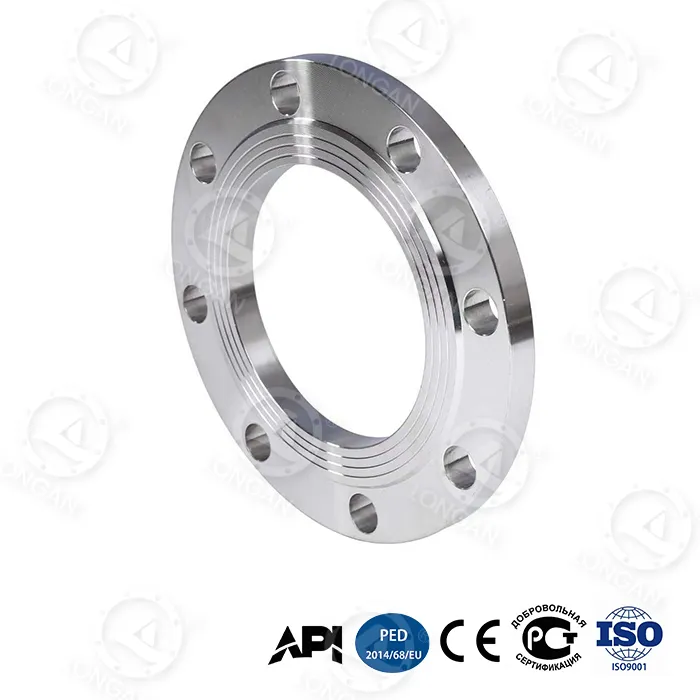

sme b16.5 φλάντζα επίπεδης όψης

Οι συμβατικές φλάντζες που κατασκευάζονται σε διαστάσεις ASME B16.5 έχουν συνήθως πίεση διάρρηξης που δεν υπερβαίνει τα 15 MPa. Η φλάντζα επίπεδης όψης sme b16.5 της Longan, διατηρώντας παράλληλα τις τυπικές διεπαφές τοποθέτησης Class 150–2500 και την επιφάνεια σφράγισης πλήρους όψης, επιτυγχάνει υψηλότερη ρουλεμάν πίεσης μέσω της εσωτερικής βελτιστοποίησης της δομής: βιονικό κυψελοειδές πλέγμα (ακαμψία κάμψης αυξήθηκε κατά 65%), ντεγκραντέ χάλυβας σβήσιμο 8 -0C σε υψηλή ενέργεια αυτοκινήτου Δακτύλιος ενίσχυσης από κράμα τιτανίου ενσωματωμένος στο λαιμό (απόδοση 1.250 MPa). Η μετρηθείσα πίεση διάρρηξης DN300 φτάνει τα 42 MPa. Όλα τα προϊόντα βρίσκονται υπό πλήρη ποιοτικό έλεγχο της διαδικασίας στο εσωτερικό εργοστάσιο της Longan και έχουν λάβει πιστοποίηση API 6A PSL 3G.

Τύπος προϊόντος και εφαρμογή

Η φλάντζα επίπεδης όψης sme b16.5 είναι μια φλάντζα επιφάνειας στεγανοποίησης πλήρους όψης (FF) που κατασκευάζεται σύμφωνα με το πρότυπο ASME B16.5. Χρησιμοποιείται σε συστήματα σωληνώσεων που απαιτούν συνδέσεις φλάντζας πλήρους επαφής και είναι κατάλληλο για αγωγούς χαμηλής πίεσης μεγάλης διαμέτρου, συνδέσεις φλάντζας από χυτοσίδηρο και εφαρμογές που απαιτούν ομοιόμορφη κατανομή τάσης φλάντζας. Μέσω εσωτερικών ενισχυτικών δομών, αυτό το προϊόν μπορεί επίσης να χρησιμοποιηθεί σε σενάρια υπερυψηλής πίεσης (όπως εξόδους αντλιών ρήξης σχιστόλιθου αερίου και εξοπλισμός γεώτρησης γεώτρησης βαθέων υδάτων), διατηρώντας παράλληλα τυπικές διαστάσεις διεπαφής για εναλλαξιμότητα με συμβατικές φλάντζες σε υπάρχοντες αγωγούς.

Βασικά σημεία πώλησης

1. Τυπική διεπαφή, ρουλεμάν υψηλότερης πίεσης:Συμμορφώνεται με τις διαστάσεις τοποθέτησης ASME B16.5, μετρημένη πίεση διάρρηξης DN300 42MPa, υψηλότερη από τις συμβατικές τυπικές φλάντζες (≤15MPa).
2. 65% αύξηση της αντοχής σε κάμψη:Η βιονική κυψελοειδής δομή βελτιώνει την ακαμψία της φλάντζας, κατάλληλη για περιβάλλοντα δόνησης ή καθίζησης θεμελίων.
3. Οπτική ένδειξη φθοράς και διατήρηση προφόρτισης:Η επιφάνεια σφράγισης είναι ενσωματωμένη με ένα στρώμα ένδειξης νανο-ζιρκόνιου, το οποίο αλλάζει χρώμα όταν το πάχος είναι μικρότερο από 0,1 mm. Ο σχεδιασμός της οπής του μπουλονιού με διπλό κωνικό σχήμα περιορίζει την εξασθένηση της προφόρτισης υπό διακυμάνσεις πίεσης 35 MPa σε ≤5% (συμβατική δομή ≥20%).
4. Εξαιρετική απόδοση περιβάλλοντος:-70°C ενέργεια κρούσης 89J; Ισοδύναμος ρυθμός διάβρωσης βαθέων υδάτων 5.000 m 0,03 mm/έτος. Βάθος ζημιάς στην επιφάνεια στεγανοποίησης ≤8μm μετά από τριβή άμμου και σκόνης 120m/s.
5. Κόστος πλήρους κύκλου ζωής:Συνολικό κόστος 30 ετών 6.200 $ (συμβατικό 18.500 $). ετήσια συχνότητα συντήρησης 0,7 φορές (συμβατική 3,2 φορές). χρόνος μονής αντικατάστασης 2,5 ώρες (συμβατικό 8 ώρες).

Τεχνικές Προδιαγραφές

Είδος	Παράμετρος
Τυπική βάση	ASME B16.5 (διαστάσεις, ανοχές, ονομασίες πίεσης-θερμοκρασίας)
Τύπος προσώπου σφράγισης	Ολόσωμο (FF)
Κατηγορία πίεσης	Κατηγορία 150, 300, 400, 600, 900, 1500, 2500
Εύρος μεγέθους	NPS 1/2" έως 24"
Υλικό	Χάλυβας υψηλής περιεκτικότητας σε άνθρακα με σβέση με κλίση (προσαρμόσιμος από ανοξείδωτο χάλυβα)
Εσωτερική ενίσχυση	Δακτύλιος ενίσχυσης από κράμα τιτανίου (απόδοση 1.250 MPa), ακτινικές νευρώσεις (η συγκέντρωση τάσης μειωμένη κατά 48%)
Πίεση διάρρηξης DN300	42MPa (συμβατικό ≤15MPa)
Κυκλική ζωή κόπωσης	20.000 κύκλοι @35MPa (συμβατικοί 5.000 κύκλοι @25MPa)
Αξονική παραμόρφωση @35MPa	0,6 mm (συμβατικό 1,8 mm)
Ποσοστό διαρροής στεγανοποίησης (15° κακή ευθυγράμμιση)	≤10-5 mbar·L/s (συμβατικό >10-3)
Κρούση σε χαμηλή θερμοκρασία (-70°C)	89J (εθνικό πρότυπο ≥34J)
Διάβρωση βαθέων υδάτων (5.000 m)	0,03 mm/έτος (ισοδύναμο 30 ετών)
Τρίψιμο άμμου και σκόνης (120 m/s)	Βάθος ζημιάς στην επιφάνεια στεγανοποίησης ≤8μm (10.000h)
Βοηθητικά χαρακτηριστικά	Στρώμα ένδειξης φθοράς νανοζιρκονίας, διπλές κωνικές οπές μπουλονιών

Πιστοποίηση και Διασφάλιση Ποιότητας

● API 6A PSL 3G:Ισχύει για σενάρια εξαιρετικά υψηλής πίεσης με μέσα αερίου, που απαιτούν πνευματική δοκιμή (1,5 φορές την ονομαστική πίεση) και αυστηρότερες μη καταστροφικές δοκιμές και ιχνηλασιμότητα υλικού.
● Ποιοτικός έλεγχος εργοστασίου:Το εσωτερικό εργοστάσιο της Longan εφαρμόζει διαχείριση ποιότητας πλήρους διεργασίας από την εισερχόμενη επιθεώρηση πρώτων υλών (φασματική ανάλυση, μηχανική δειγματοληψία) έως την έξοδο του τελικού προϊόντος (100% επιθεώρηση διαστάσεων, 10% δοκιμή μαγνητικών σωματιδίων, δειγματοληψία πίεσης διάρρηξης παρτίδας).
● Ιχνηλασιμότητα:Κάθε φλάντζα συνοδεύεται από πιστοποιητικά ανιχνεύσιμου υλικού, αρχεία καμπύλης θερμικής επεξεργασίας, αναφορές επιθεώρησης διαστάσεων και αναφορές υδροστατικών/πνευματικών δοκιμών, που διατίθενται στο διαδίκτυο μέσω του σειριακού αριθμού.

Σημαντικά σημεία διαφοροποίησης

Σε σύγκριση με άλλες φλάντζες πλήρους όψης ASME B16.5 στην αγορά, η φλάντζα επίπεδης όψης sme b16.5 της Longan διαθέτει χαρακτηριστικά:

●Επιτυγχάνει υψηλότερη πίεση διάρρηξης (42MPa) εντός τυπικών διαστάσεων χωρίς αύξηση του πάχους της φλάντζας ή αλλαγή της διάταξης της οπής του μπουλονιού.
●Ενσωματώνει τον ενισχυτικό δακτύλιο λαιμού από κράμα τιτανίου και τη διαδικασία σβέσης με κλίση, εξισορροπώντας την ικανότητα φόρτωσης και σκληρότητα σε χαμηλή θερμοκρασία.
●Επιφάνεια στεγανοποίησης ενσωματωμένη με στρώμα ένδειξης φθοράς για οπτική επιθεώρηση της κατάστασης στεγανοποίησης.
●Διατηρεί ρυθμό διαρροής στεγανοποίησης ≤10-5 mbar·L/s υπό συνθήκες κακής ευθυγράμμισης 15°.

Προσαρμογή και Διαδικασία

Επιλογές προσαρμογής:

●Μη τυποποιημένα μεγέθη και ειδικές τιμές πίεσης (απαιτούνται σχέδια ή τεχνικές απαιτήσεις)
●Διαφορετικά υλικά: ανοξείδωτος χάλυβας 304/316L, ανοξείδωτος χάλυβας διπλής όψης κ.λπ.
●Ιδιωτική επισήμανση: σήμανση λέιζερ, προσαρμοσμένη συσκευασία

Βασική ροή διαδικασίας:

1.Σφυρηλάτηση: σφυρηλάτηση μήτρας ακριβείας με χρήση πρώτων υλών υψηλής ποιότητας από τον Όμιλο Tsingshan Holding.
2.Gradient quenching: ελεγχόμενη ψύξη για σχηματισμό επιφάνειας υψηλής σκληρότητας και πυρήνα υψηλής σκληρότητας.
3.Επεξεργασία κυψελών δομών: Κατεργασία CNC εσωτερικών εξαγωνικών πλεγμάτων.
4.Εφαρμογή πίεσης δακτυλίου τιτανίου: προσαρμογή παρεμβολής για να διασφαλιστεί ότι δεν υπάρχει σχετική κίνηση μεταξύ του δακτυλίου και του υλικού βάσης.
5.Φινίρισμα στεγανοποίησης: Τόρνευση CNC, τραχύτητα επιφάνειας Ra ≤3,2μm.
6.Πλήρης επιθεώρηση και δοκιμή: διαστάσεων, μαγνητικά σωματίδια, υδροστατική/πνευματική, δειγματοληψία ριπής.

Υποστήριξη δειγμάτων και δοκιμών

● Δωρεάν δείγματα:Οι διεθνείς αγοραστές μπορούν να υποβάλουν αίτηση για ένα δωρεάν δείγμα (επιστρέφεται το τέλος δείγματος, το φορτίο βαρύνει τον αγοραστή) για δοκιμή εγκατάστασης και επαλήθευση απόδοσης.
● Επιτόπιες δοκιμές:Το εργοστάσιο είναι εξοπλισμένο με μηχανή δοκιμής πίεσης 3000 τόνων, πάγκο δοκιμών κυκλικής κόπωσης, δοκιμαστή κρούσης χαμηλής θερμοκρασίας -80°C και θάλαμο προσομοίωσης διάβρωσης βαθιάς θάλασσας. Οι πελάτες μπορούν να παρακολουθήσουν δοκιμές έκρηξης, κόπωσης ή ακραίων περιβαλλοντικών δοκιμών επί τόπου.
● Δοκιμές τρίτων:Τα SGS, BV, TÜV μπορούν να τεθούν σε λειτουργία για χημική σύνθεση, μηχανικές ιδιότητες, μη καταστροφικές δοκιμές και δοκιμές πίεσης. οι αναφορές παραδίδονται μαζί με τα εμπορεύματα.
● Περίοδος εγγύησης:18 μήνες (από την ημερομηνία αποστολής), δωρεάν αντικατάσταση για κατασκευαστικά ελαττώματα.

Σύγκριση απόδοσης: Τυπικές απαιτήσεις έναντι μετρήσεων Longan

Είδος	Απαιτήσεις προτύπων ASME B16.5 / συμβατική φλάντζα	Longan sme b16.5 φλάντζα επίπεδης όψης	Σύγκριση
Πίεση διάρρηξης DN300	≤15MPa	42 MPa	Ανώτερο από το συμβατικό
Κυκλική ζωή κόπωσης	5.000 κύκλοι @25MPa	20.000 κύκλοι @35MPa	Μεγαλύτερη διάρκεια ζωής
Αξονική παραμόρφωση @35MPa	1,8 χλστ	0,6 mm	Λιγότερη παραμόρφωση
Ποσοστό διαρροής κακής ευθυγράμμισης 15°	>10-3 mbar·L/s	≤10-5 mbar·L/s	Χαμηλότερη διαρροή
-70°C ενέργεια κρούσης	≥34J (εθνικό πρότυπο)	89J	Υψηλότερη σκληρότητα
Ποσοστό διάβρωσης βαθέων υδάτων 30 ετών	περίπου. 0,5 mm/έτος (ανθρακοχάλυβας)	0,03 mm/έτος	Πιο αργή διάβρωση

Προφυλάξεις εγκατάστασης

Η φλάντζα επίπεδης όψης sme b16.5 έχει σχεδίαση επιφάνειας σφράγισης πλήρους όψης. Η σωστή εγκατάσταση είναι κρίσιμη για τη διασφάλιση της απόδοσης στεγανοποίησης. Παρακαλούμε προσέξτε τα ακόλουθα σημεία:

1. Επιλογή φλάντζας:Πρέπει να χρησιμοποιείτε φλάντζα πλήρους όψης που καλύπτει ολόκληρη την επιφάνεια στεγανοποίησης της φλάντζας και έχει οπές για μπουλόνια. Μη χρησιμοποιείτε παρεμβύσματα ανυψωμένης όψης ή τυπικές φλάντζες ραδιοσυχνοτήτων.
2. Ταίριασμα φλάντζας:Οι φλάντζες πλήρους όψης δεν πρέπει να βιδώνονται απευθείας σε ανυψωμένες φλάντζες προσώπου. Εάν ο αγωγός περιέχει φλάντζες ανυψωμένης όψης, πρέπει να αντικατασταθούν με φλάντζες πλήρους όψης ή προσαρμογείς.
3. Σύσφιξη μπουλονιών:Με σχεδιασμό οπής μπουλονιού διπλού κωνικού σχήματος, συνιστάται ένα υδραυλικό δυναμόκλειδο για ομοιόμορφη προφόρτιση τριών βημάτων σε εγκάρσια σχέδια. Η προφόρτιση στόχου υπολογίζεται με βάση την ονομαστική πίεση και τις προδιαγραφές των μπουλονιών. ανατρέξτε στο πρότυπο ASME PCC-1 ή συμβουλευτείτε την τεχνική ομάδα της Longan.
4. Ακολουθία προφόρτωσης:Προσφίξτε όλα τα μπουλόνια στο 30% της ροπής στόχου, μετά στο 70% και τέλος στο 100%. Σφίξτε ξανά μετά από 24 ώρες λειτουργίας.
5. Προστασία προσώπου σφράγισης:Επιθεωρήστε την επιφάνεια στεγανοποίησης για γρατσουνιές ή ξένα σώματα πριν την εγκατάσταση. Το στρώμα ένδειξης φθοράς νανοζιρκονίας είναι ένα λεπτό ενσωματωμένο στρώμα. μην καθαρίζετε με μεταλλικές ξύστρες κατά την εγκατάσταση.
6. Ευθυγράμμιση οπής μπουλονιού:Ο σχεδιασμός της διπλής κωνικής οπής βοηθά στην αυτοευθυγράμμιση, αλλά πριν την εγκατάσταση επιβεβαιώστε ότι οι οπές των μπουλονιών και των δύο φλαντζών είναι ευθυγραμμισμένες με απόκλιση 1 mm.
7. Ευθυγράμμιση σωλήνων:Παρόλο που οι φλάντζες πλήρους όψης έχουν κάποια ανοχή για κακή ευθυγράμμιση, συνιστάται ο έλεγχος του σφάλματος ευθυγράμμισης σωλήνων εντός 2 mm/m για να διασφαλιστεί η διάρκεια στεγανοποίησης.

FAQ

Ε: Ποια είναι η διαφορά από μια συμβατική φλάντζα ASME B16.5;
Α: Και τα δύο έχουν ίδιες διαστάσεις και διεπαφές και είναι άμεσα εναλλάξιμα. Το προϊόν της Longan προσθέτει δομή κηρήθρας, σβέση με κλίση και δακτύλιο από κράμα τιτανίου εσωτερικά, επιτυγχάνοντας μετρημένη πίεση διάρρηξης (42MPa) υψηλότερη από την τυπική απαίτηση (≤15MPa).

Ε: Για ποιες τιμές πίεσης είναι κατάλληλο;
Α: Οι εξωτερικές διαστάσεις συμμορφώνονται με μεγέθη τοποθέτησης Κλάσης 150 έως Κλάσης 2500 και η μετρούμενη πίεση διάρρηξης είναι υψηλότερη από τις τυπικές απαιτήσεις για τις αντίστοιχες ονομασίες. Κατάλληλο για έργα σχιστολιθικού αερίου και βαθέων υδάτων που απαιτούν υψηλότερο περιθώριο ασφαλείας από τις τυπικές φλάντζες.

Ε: Τι πρέπει να σημειωθεί κατά την εγκατάσταση;
Α: Πρέπει να χρησιμοποιείτε φλάντζα πλήρους όψης και δεν πρέπει να βιδώνεται απευθείας σε ανυψωμένη φλάντζα προσώπου. Συνιστάται η χρήση των διπλών κωνικών οπών του μπουλονιού με δυναμόκλειδο σε σταυρωτό σχέδιο σε τρία βήματα και να σφίξετε ξανά μετά από 24 ώρες λειτουργίας. Δείτε τις "Προφυλάξεις εγκατάστασης" παραπάνω για λεπτομερή βήματα.

Ε: Πώς μπορεί να επαληθευτεί η απόδοση πίεσης;
Α: Η Longan καλωσορίζει τους πελάτες να γίνουν μάρτυρες δοκιμών έκρηξης ή κυκλικής κόπωσης στο εργοστάσιο. Τα αρχεία δοκιμών για κάθε παρτίδα διατηρούνται και μπορούν να ερωτηθούν με σειριακό αριθμό. Μπορούν επίσης να κανονιστούν δοκιμές τρίτων από SGS, BV, κ.λπ.

Περίληψη:Η φλάντζα επίπεδης όψης sme b16.5 της Longan ακολουθεί το διεθνές πρότυπο σύστημα διαστάσεων ASME B16.5 και υιοθετεί τη δομή βιονικής κηρήθρας, τη διαδικασία σβέσης με κλίση και τον ενσωματωμένο δακτύλιο ενίσχυσης από κράμα τιτανίου. Μετρημένη πίεση διάρρηξης DN300 42MPa, κρούση -70°C 89J, ρυθμός διάβρωσης βαθέων υδάτων 30 ετών 0,03 mm/έτος. Πέρασε την πιστοποίηση API 6A PSL 3G, κατάλληλο για εξόρυξη σχιστολιθικού αερίου, γεώτρηση βαθιάς θάλασσας και συστήματα αγωγών εξαιρετικά υψηλής πίεσης. Στείλτε τις απαιτήσεις σας για να λάβετε δωρεάν δείγματα και τεχνικές συμβουλές.
