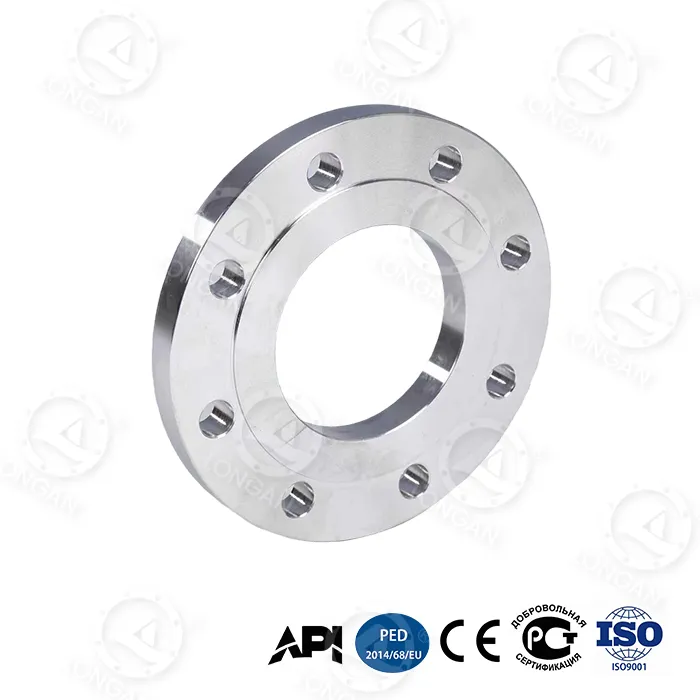

Πώς το Flat Welding Flange 304 Smooth Face αποτρέπει τις διαρροές;

Περίληψη άρθρου:Η επίπεδη φλάντζα συγκόλλησης 304 λεία όψη βοηθά στη δημιουργία μιας αξιόπιστης σύνδεσης σωλήνα όταν η επιφάνεια στεγανοποίησης, η φλάντζα, οι διαστάσεις και οι συνθήκες εγκατάστασης ταιριάζουν σωστά. Στην Wenzhou Longan Flange Co., Ltd., κατασκευάζουμε βιομηχανικές φλάντζες με εσωτερικές δυνατότητες σφυρηλάτησης, μηχανικής κατεργασίας και δοκιμής. Σε αυτό το άρθρο, εξηγούμε πώς η ποιότητα της όψης της φλάντζας, η επιλογή υλικού, η ακρίβεια διαστάσεων και οι πρακτικές εγκατάστασης συνεργάζονται για τη μείωση των κινδύνων διαρροής σε βιομηχανικά συστήματα σωληνώσεων.

Πίνακας περιεχομένων

• Τι προκαλεί διαρροή σε σύνδεση φλάντζας;
• Πώς βοηθά ένα λείο πρόσωπο στην πρόληψη διαρροών;
• Πώς πρέπει να αντιστοιχίσετε τη φλάντζα με τη φλάντζα;
• Γιατί έχουν σημασία οι διαστάσεις και οι βαθμολογίες πίεσης;
• Πώς μπορούν οι αγοραστές να επαληθεύσουν την ποιότητα της φλάντζας;
• Πού χρησιμοποιούνται 304 φλάντζες λείας προσώπου;
• Συχνές Ερωτήσεις

Τι προκαλεί διαρροή σε σύνδεση φλάντζας;

Η διαρροή της φλάντζας σπάνια οφείλεται σε έναν μόνο παράγοντα. Σύμφωνα με την εμπειρία μας, η σύνδεση πρέπει να θεωρείται ως πλήρης συναρμολόγηση, συμπεριλαμβανομένων των επιφανειών της φλάντζας, της φλάντζας, των μπουλονιών, της ευθυγράμμισης των σωλήνων και των συνθηκών λειτουργίας. Μια φλάντζα που κατασκευάζεται στο σωστό ονομαστικό μέγεθος μπορεί να έχει ακόμα διαρροή εάν η επιφάνεια σφράγισής της είναι κατεστραμμένη ή η φλάντζα είναι ακατάλληλη για το υγρό διεργασίας. Κατά την αξιολόγηση αΕπίπεδη φλάντζα συγκόλλησης 304 λεία όψη, συνιστούμε να ελέγξετε τις ακόλουθες πιθανές αιτίες πριν από την εγκατάσταση:

• Ανώμαλες επιφάνειες στεγανοποίησης:Στρεβλώσεις, γρατσουνιές, βαθουλώματα ή υπερβολικές ανωμαλίες στην επιφάνεια μπορούν να αποτρέψουν την ομοιόμορφη επαφή της φλάντζας.
• Λανθασμένη επιλογή φλάντζας:Ένα παρέμβυσμα που δεν μπορεί να αντέξει το υγρό, τη θερμοκρασία ή την πίεση μπορεί να φθαρεί ή να χάσει την ικανότητα σφράγισής του.
• Μη ευθυγραμμισμένες σωληνώσεις:Η υπερβολική πίεση του σωλήνα ή η κακή ευθυγράμμιση μπορεί να δημιουργήσει ανομοιόμορφα φορτία κατά μήκος της φλάντζας.
• Ανώμαλη φόρτιση μπουλονιών:Εσφαλμένες ακολουθίες σύσφιξης ή ασυνεπή φορτία μπουλονιών μπορεί να μειώσουν τη συμπίεση της φλάντζας σε ορισμένες περιοχές.
• Ακατάλληλες συνθήκες λειτουργίας:Οι διακυμάνσεις της πίεσης, ο θερμικός κύκλος, οι κραδασμοί και η διάβρωση μπορεί να επηρεάσουν τη μακροπρόθεσμη ακεραιότητα της άρθρωσης.

Ο έγκαιρος εντοπισμός αυτών των κινδύνων βοηθά τις ομάδες αγορών και τους μηχανικούς του έργου να καθορίσουν τις σωστές ανοχές κατασκευής και απαιτήσεις εγκατάστασης αντί να βασίζονται μόνο στο υλικό της φλάντζας.

Πώς βοηθά ένα λείο πρόσωπο στην πρόληψη διαρροών;

Μια λεία επιφάνεια στεγανοποίησης παρέχει μια επιφάνεια επαφής για τη φλάντζα μεταξύ δύο συνδεδεμένων εξαρτημάτων. Όταν η γεωμετρία του προσώπου και το φινίρισμα της επιφάνειας πληρούν τις καθορισμένες απαιτήσεις, η φλάντζα μπορεί να συμπιεστεί πιο σταθερά και να γεμίσει μικρές ανωμαλίες επιφάνειας. Αυτό βοηθά στη μείωση πιθανών διαδρομών διαρροής στην άρθρωση. Ωστόσο, ομαλή δεν σημαίνει αυτόματα στεγανή. Το κατάλληλο φινίρισμα επιφάνειας εξαρτάται από το υλικό της φλάντζας, τον σχεδιασμό της φλάντζας, τα ισχύοντα πρότυπα και τις συνθήκες συντήρησης. Μια υπερβολικά τραχιά επιφάνεια μπορεί να επηρεάσει την επαφή της φλάντζας, ενώ ένα ακατάλληλο φινίρισμα ή κατεστραμμένο πρόσωπο μπορεί επίσης να θέσει σε κίνδυνο τη στεγανοποίηση. Για μια επίπεδη φλάντζα συγκόλλησης 304 λεία επιφάνεια, οι αγοραστές πρέπει να επιβεβαιώσουν τρία σημαντικά χαρακτηριστικά:

• Επιπεδότητα προσώπου:Η επιφάνεια στεγανοποίησης πρέπει να παραμένει εντός της ανοχής διαστάσεων που καθορίζεται στο εγκεκριμένο σχέδιο ή στο ισχύον πρότυπο.
• Τραχύτητα επιφάνειας:Το απαιτούμενο φινίρισμα θα πρέπει να ταιριάζει με τις συστάσεις του κατασκευαστή της φλάντζας και τις προδιαγραφές της φλάντζας.
• Κατάσταση επιφάνειας:Το τελειωμένο πρόσωπο θα πρέπει να επιθεωρηθεί για ορατές γρατσουνιές, βαθουλώματα, διάβρωση και ελαττώματα μηχανικής που θα μπορούσαν να επηρεάσουν την επαφή της φλάντζας.

Η Wenzhou Longan Flange Co., Ltd. χειρίζεται τη σφυρηλάτηση και τη μηχανική κατεργασία εσωτερικά, επιτρέποντας τη διαχείριση των απαιτήσεων παραγωγής σε πολλαπλά στάδια παραγωγής. Για έργα με αυστηρές απαιτήσεις σφράγισης, οι αγοραστές θα πρέπει να καθορίσουν τις απαιτούμενες τιμές επιπεδότητας και τραχύτητας πριν από την παραγωγή και να ζητήσουν αρχεία επιθεώρησης για να επαληθεύσουν τη συμμόρφωση.

Πώς πρέπει να αντιστοιχίσετε τη φλάντζα με τη φλάντζα;

Η φλάντζα είναι ένα κρίσιμο μέρος του συστήματος στεγανοποίησης. Ακόμη και μια σωστά επεξεργασμένη φλάντζα μπορεί να διαρρεύσει όταν συνδυάζεται με φλάντζα που δεν είναι συμβατή με το μέσο επεξεργασίας ή δεν μπορεί να διατηρήσει επαρκή συμπίεση υπό συνθήκες λειτουργίας. Πριν παραγγείλετε μια διάταξη φλάντζας, συνιστούμε να επιβεβαιώσετε τις ακόλουθες λεπτομέρειες με τον μηχανικό του έργου ή τον προμηθευτή φλάντζας:

• Συμβατότητα υγρών:Επαληθεύστε την αντίσταση στο υγρό διεργασίας, στα χημικά καθαρισμού και σε άλλες ουσίες που μπορεί να έρθουν σε επαφή με το παρέμβυσμα.
• Εύρος θερμοκρασίας:Ελέγξτε τόσο την κανονική θερμοκρασία λειτουργίας όσο και τις προβλέψιμες εκδρομές θερμοκρασίας.
• Συνθήκες πίεσης:Βεβαιωθείτε ότι η φλάντζα είναι κατάλληλη για την καθορισμένη πίεση λειτουργίας και διακυμάνσεις πίεσης.
• Διαστάσεις φλάντζας:Ελέγξτε την εσωτερική διάμετρο, την εξωτερική διάμετρο, το πάχος και την απαιτούμενη περιοχή επαφής.
• Πρόσοψη φλάντζας:Βεβαιωθείτε ότι ο σχεδιασμός της φλάντζας είναι συμβατός με την καθορισμένη λεία ή επίπεδη επιφάνεια στεγανοποίησης.

Ο όρος «λεία όψη» θα πρέπει να επιβεβαιώνεται σε σχέση με το σχέδιο και το ισχύον πρότυπο φλάντζας. Διαφορετικά πρότυπα και κατασκευαστές μπορεί να χρησιμοποιούν διαφορετική ορολογία όψεων, επομένως οι αγοραστές δεν πρέπει να υποθέτουν ότι κάθε επίπεδη όψη έχει ίδιες διαστάσεις ή απαιτήσεις σφράγισης.

Γιατί έχουν σημασία οι διαστάσεις και οι βαθμολογίες πίεσης;

Η ακρίβεια των διαστάσεων επηρεάζει τόσο τη συναρμολόγηση όσο και την απόδοση στεγανοποίησης. Η λανθασμένη απόσταση μεταξύ των οπών του μπουλονιού μπορεί να δυσχεράνει την εγκατάσταση, ενώ το πάχος της φλάντζας ή η γεωμετρία της πρόσοψης που διαφέρει από τον εγκεκριμένο σχεδιασμό μπορεί να επηρεάσει τη φόρτιση της άρθρωσης. Η βαθμολογία πίεσης απαιτεί επίσης ιδιαίτερη προσοχή. Μια φλάντζα κατασκευασμένη από ανοξείδωτο χάλυβα 304 δεν είναι αυτόματα κατάλληλη για κάθε πίεση ή θερμοκρασία. Οι επιτρεπόμενες συνθήκες λειτουργίας του εξαρτώνται από το ισχύον πρότυπο, το μέγεθος, το σχέδιο, τις ιδιότητες του υλικού και τη θερμοκρασία λειτουργίας. Ο παρακάτω πίνακας παραθέτει τις κύριες προδιαγραφές που αξίζει να ελέγξετε πριν από την αγορά.

Προσδιορισμός	Τι να επαληθεύσετε	Συνάφεια με την πρόληψη διαρροών
Βαθμός υλικού	304 από ανοξείδωτο χάλυβα και το καθορισμένο πρότυπο υλικού	Υποστηρίζει καταλληλότητα υλικού και αντοχή στη διάβρωση
Ονομαστικό μέγεθος	Διαστάσεις DN ή NPS, οπής και ταιριάσματος σωλήνα	Βοηθά στη διασφάλιση της σωστής εφαρμογής και ευθυγράμμισης
Σφραγιστικό πρόσωπο	Τύπος προσώπου, επιπεδότητα και καθορισμένη τραχύτητα επιφάνειας	Υποστηρίζει σταθερή επαφή φλάντζας
Μοτίβο με τρύπα μπουλονιού	Διάμετρος κύκλου μπουλονιού, αριθμός οπών και διάμετρος οπών	Βοηθά στην επίτευξη σωστής συναρμολόγησης και φόρτωσης μπουλονιών
Πίεση και θερμοκρασία	Συνθήκες σχεδιασμού και ισχύουσα ονομαστική πίεση	Βοηθά στην αποφυγή χρήσης πέρα ​​από τις ονομαστικές συνθήκες της φλάντζας
Απαιτήσεις φλάντζας	Υλικό, διαστάσεις και όρια λειτουργίας	Βοηθά στη διατήρηση της σφράγισης υπό πραγματικές συνθήκες συντήρησης
Αρχεία επιθεώρησης	Πιστοποιητικά υλικού και αποτελέσματα επιθεώρησης διαστάσεων	Παρέχει αποδείξεις ότι το παρεχόμενο προϊόν πληροί τις προδιαγραφές

Για μη τυποποιημένα έργα, η Wenzhou Longan Flange Co., Ltd. προσφέρει προσαρμοσμένη κατασκευή φλάντζας και υπηρεσίες OEM. Η παροχή εγκεκριμένου σχεδίου και πλήρων συνθηκών λειτουργίας στο στάδιο της προσφοράς συμβάλλει στη μείωση των κενών στις προδιαγραφές και στην αποφυγή δαπανηρών αλλαγών μετά την παραγωγή.

Πώς μπορούν οι αγοραστές να επαληθεύσουν την ποιότητα της φλάντζας;

Οι ποιοτικοί έλεγχοι θα πρέπει να καλύπτουν το υλικό, τη μηχανική κατεργασία, τις διαστάσεις και την ιχνηλασιμότητα αντί να εστιάζουν μόνο στην τελική εμφάνιση. Στην Wenzhou Longan Flange Co., Ltd., οι κατασκευαστικές μας δυνατότητες περιλαμβάνουν σφυρηλάτηση, μηχανική κατεργασία και δοκιμή. Το ηλεκτρονικό σύστημα ERP της εταιρείας υποστηρίζει τη διαχείριση δεδομένων παραγωγής από την εισαγωγή πρώτων υλών έως την αποστολή τελικού προϊόντος. Για εισερχόμενη επιθεώρηση ή αξιολόγηση προμηθευτή, προτείνουμε να χρησιμοποιήσετε μια λίστα ελέγχου όπως η παρακάτω:

• Συγκρίνετε το πιστοποιητικό υλικού και την ταυτότητα του προϊόντος με την παραγγελία.
• Μετρήστε την εξωτερική διάμετρο της φλάντζας, το πάχος, την οπή και το σχέδιο οπής μπουλονιού σε σχέση με το εγκεκριμένο σχέδιο.
• Επιθεωρήστε την επιφάνεια στεγανοποίησης για ζημιά και επαληθεύστε την καθορισμένη επιπεδότητα και τραχύτητα χρησιμοποιώντας κατάλληλες μεθόδους μέτρησης.
• Επιβεβαιώστε ότι το πρότυπο της φλάντζας και η ονομαστική πίεση ταιριάζουν με τις απαιτήσεις του έργου.
• Ελέγξτε τις σημάνσεις υλικού και τα διαθέσιμα αρχεία παρτίδων για ιχνηλασιμότητα.
• Επιθεωρήστε τη συσκευασία για να βεβαιωθείτε ότι η επιφάνεια σφράγισης προστατεύεται κατά την αποθήκευση και τη μεταφορά.

Για απαιτητικά έργα αγωγών, τα κριτήρια επιθεώρησης θα πρέπει να συμφωνηθούν πριν από την έναρξη της κατασκευής. Εάν το έργο απαιτεί επιθεώρηση από τρίτους, θετική αναγνώριση υλικού ή πρόσθετες δοκιμές, αυτές οι απαιτήσεις θα πρέπει να καταγράφονται στην προδιαγραφή αγοράς.

Πού χρησιμοποιούνται 304 φλάντζες λείας προσώπου;

Οι φλάντζες από ανοξείδωτο χάλυβα 304 χρησιμοποιούνται σε μια σειρά βιομηχανικών συνδέσεων σωληνώσεων και εξοπλισμού όπου οι μηχανικές τους ιδιότητες και η αντοχή στη διάβρωση ταιριάζουν στο περιβάλλον λειτουργίας. Τυπικές εφαρμογές μπορεί να περιλαμβάνουν συστήματα που σχετίζονται με το νερό, γενικές σωληνώσεις διεργασιών, επιλεγμένο εξοπλισμό επεξεργασίας τροφίμων και συνδέσεις κοινής ωφελείας. Η καταλληλότητα πρέπει πάντα να αξιολογείται με βάση τις πραγματικές συνθήκες εξυπηρέτησης:

• Σωληνώσεις νερού και κοινής ωφέλειας:Εξετάστε τη χημεία του νερού, τη θερμοκρασία, την πίεση και τη συμβατότητα του παρεμβύσματος.
• Εξοπλισμός επεξεργασίας τροφίμων:Ελέγξτε τις απαιτήσεις καθαρισμού, τις προδιαγραφές φινιρίσματος επιφανειών και τα ισχύοντα πρότυπα υγιεινής.
• Γενική χημική επεξεργασία:Ελέγξτε προσεκτικά τη χημική συμβατότητα, ειδικά όταν υπάρχουν χλωρίδια ή επιθετικές ουσίες.
• Συνδέσεις βιομηχανικού εξοπλισμού:Επιβεβαιώστε τις διαστάσεις ζευγαρώματος, τις συνθήκες δόνησης και την πρόσβαση στην εγκατάσταση.

Η Wenzhou Longan Flange Co., Ltd. κατασκευάζει βιομηχανικές φλάντζες για τομείς όπως το πετρέλαιο και το φυσικό αέριο, η πετροχημική επεξεργασία, η παραγωγή ηλεκτρικής ενέργειας και οι υποδομές. Ο κατάλληλος τύπος και το κατάλληλο υλικό φλάντζας θα πρέπει να καθορίζονται από τις τεχνικές προδιαγραφές και όχι μόνο από το όνομα του κλάδου.

Συχνές Ερωτήσεις

1. Μπορεί μια λεία όψη να αποτρέψει εντελώς τη διαρροή της φλάντζας;

Όχι. Μια κατάλληλη λεία επιφάνεια βοηθά στην παροχή σταθερής επαφής φλάντζας, αλλά η πρόληψη διαρροών εξαρτάται επίσης από τη συμβατότητα της φλάντζας, τη φόρτωση του μπουλονιού, την ευθυγράμμιση, τις συνθήκες λειτουργίας και τη σωστή εγκατάσταση.

2. Τι φινίρισμα επιφάνειας πρέπει να καθορίσω για μια φλάντζα λείας όψης 304;

Το απαιτούμενο φινίρισμα εξαρτάται από το πρότυπο της φλάντζας, τον τύπο της φλάντζας και τις προδιαγραφές του έργου. Οι αγοραστές θα πρέπει να δηλώσουν την απαιτούμενη τραχύτητα και επιπεδότητα στο σχέδιο και να επιβεβαιώσουν την εφαρμοστέα μέθοδο επιθεώρησης με τον κατασκευαστή.

3. Είναι ο ανοξείδωτος χάλυβας 304 κατάλληλος για διαβρωτικά υγρά;

Είναι κατάλληλο για πολλά γενικά περιβάλλοντα αλλά όχι για όλα τα διαβρωτικά μέσα. Τα χλωρίδια και ορισμένες επιθετικές χημικές ουσίες μπορεί να προκαλέσουν τοπική διάβρωση. Το υγρό διεργασίας, η συγκέντρωση και η θερμοκρασία λειτουργίας πρέπει να επανεξεταστούν πριν από την επιλογή υλικού.

4. Ποιες πληροφορίες χρειάζονται για να παραγγείλετε μια επίπεδη φλάντζα συγκόλλησης 304 λεία όψη;

Παρέχετε το ονομαστικό μέγεθος, το εφαρμοστέο πρότυπο, την ονομαστική πίεση, την ποιότητα υλικού, τον τύπο προσώπου, την ποσότητα, τις απαιτήσεις παράδοσης και το εγκεκριμένο σχέδιο όπου είναι διαθέσιμο. Συμπεριλάβετε ειδικές απαιτήσεις επιθεώρησης και ιχνηλασιμότητας στην παραγγελία αγοράς.

5. Μπορεί η Wenzhou Longan Flange Co., Ltd. να παρέχει προσαρμοσμένες φλάντζες;

Ναί. Η εταιρεία κατασκευάζει διαφορετικούς τύπους φλάντζας και παρέχει υπηρεσίες OEM για προσαρμοσμένα, μη τυποποιημένα προϊόντα. Η σκοπιμότητα παραγωγής και ο χρόνος παράδοσης εξαρτώνται από τις διαστάσεις, το υλικό, το σχέδιο και τις απαιτήσεις παραγγελίας.

6. Πόσο χρόνο διαρκεί συνήθως η παραγωγή φλάντζας;

Ο δηλωμένος τυπικός χρόνος παραγωγής της εταιρείας είναι δύο έως τέσσερις εβδομάδες, ανάλογα με την πολυπλοκότητα του προϊόντος και τον φόρτο εργασίας. Επιβεβαιώστε το χρονοδιάγραμμα για τη συγκεκριμένη παραγγελία πριν κάνετε μια παραγγελία.

7. Ποια έγγραφα πρέπει να ζητήσουν οι αγοραστές για να επαληθεύσουν την ποιότητα της φλάντζας;

Ανάλογα με το έργο, οι αγοραστές μπορούν να ζητήσουν πιστοποιητικά δοκιμών υλικού, εκθέσεις επιθεώρησης διαστάσεων, αρχεία ιχνηλασιμότητας και ισχύουσα τεκμηρίωση του συστήματος ποιότητας. Οποιαδήποτε πρόσθετη δοκιμή ή επιθεώρηση από τρίτους θα πρέπει να συμφωνηθεί πριν από την παραγωγή.

Η πρόληψη της διαρροής της φλάντζας ξεκινά με την αντιστοίχιση της επιφάνειας στεγανοποίησης, της φλάντζας, του υλικού και των διαστάσεων με τις πραγματικές συνθήκες συντήρησης. Μια επίπεδη φλάντζα συγκόλλησης 304 λεία επιφάνεια μπορεί να παρέχει μια αξιόπιστη σύνδεση όταν ελέγχονται οι ανοχές κατασκευής και τηρούνται οι απαιτήσεις εγκατάστασης. Για προδιαγραφές προϊόντος ή ερωτήσεις προσαρμοσμένης φλάντζας, επικοινωνήστεWenzhou Longan Flange Co., Ltd.με τα σχέδια και τις απαιτήσεις του έργου σας.
