A κάλτσαt φλάντζαείναι ένα κρίσιμο εξάρτημα σωληνώσεων σχεδιασμένο για συστήματα μικρής διαμέτρου, υψηλής πίεσης και υψηλής θερμοκρασίας. Σε αυτόν τον αναλυτικό οδηγό, εξηγούμε τι είναι η φλάντζα υποδοχής, πώς λειτουργεί, τα δομικά της πλεονεκτήματα, τα πρότυπα διαστάσεων, επιλογές υλικών και γιατί παραμένει μια προτιμώμενη λύση σε κρίσιμες για την ασφάλεια βιομηχανίες όπως το πετρέλαιο και το φυσικό αέριο, η χημική επεξεργασία, και παραγωγή ηλεκτρικής ενέργειας. Αντλώντας από πραγματικές πρακτικές μηχανικής και κατασκευαστική τεχνογνωσία απόLongan, αυτό το άρθρο βοηθά οι μηχανικοί, οι αγοραστές και οι διαχειριστές έργων λαμβάνουν τεκμηριωμένες αποφάσεις με σιγουριά.

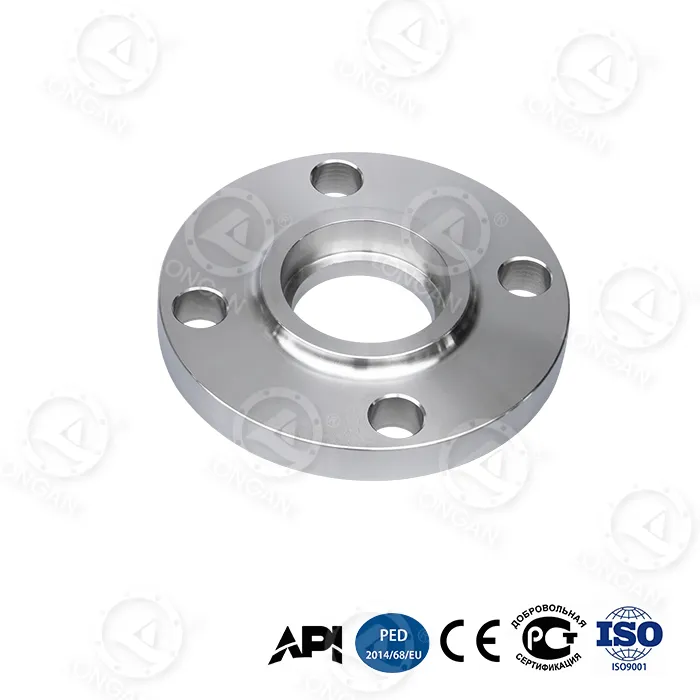

A φλάντζα υποδοχής, επίσης γνωστή ως φλάντζα συγκόλλησης υποδοχής, είναι ένας τύπος φλάντζας σωλήνα που έχει σχεδιαστεί με εσοχή υποδοχή που επιτρέπει την εισαγωγή του σωλήνα πριν την εφαρμογή της συγκόλλησης φιλέτου γύρω από την εξωτερική άκρη. Σε αντίθεση με τις φλάντζες που ολισθαίνουν, ο σωλήνας δεν διέρχεται από την οπή της φλάντζας. Αντίθετα, σταματά μέσα στην υποδοχή, δημιουργώντας έναν συμπαγή και ασφαλή σύνδεσμο.
Οι φλάντζες υποδοχής χρησιμοποιούνται κυρίως γιαμικρά ονομαστικά μεγέθη σωλήνων, συνήθως NPS ½″ έως 3″, όπου η υψηλή πίεση, Η υψηλή θερμοκρασία και οι περιορισμοί χώρου απαιτούν ανώτερη ακεραιότητα της άρθρωσης.
Μπορείτε να εξερευνήσετε λεπτομερείς προδιαγραφές προϊόντων απευθείας απόΣελίδα κατασκευής φλάντζας υποδοχής Longan, που περιγράφει τις επιλογές υλικών, τις κατηγορίες πίεσης και την ακρίβεια μηχανικής κατεργασίας.
Η αρχή σχεδιασμού πίσω από μια φλάντζα υποδοχής είναι απλή αλλά αποτελεσματική: περιορίζοντας την κίνηση του σωλήνα και συγκεντρώνοντας την τάση συγκόλλησης εξωτερικά, ελαχιστοποιεί τον κίνδυνο εσωτερικών ελαττωμάτων συγκόλλησης.
Ο σωλήνας εισάγεται στην υποδοχή μέχρι να φτάσει στον ώμο και στη συνέχεια τραβιέται ελαφρά προς τα πίσω (συνήθως 1,6 mm) για να επιτρέψει για θερμική διαστολή. Μια συγκόλληση φιλέτο εφαρμόζεται εξωτερικά, στερεώνοντας τον σωλήνα σταθερά στο σώμα της φλάντζας.
Αυτός ο σχεδιασμός εξαλείφει την ανάγκη για συγκολλήσεις πλήρους διείσδυσης, μειώνοντας τον χρόνο συγκόλλησης διατηρώντας παράλληλα τη μηχανική αντοχή.
Οι φλάντζες υποδοχής υιοθετούνται ευρέως σε συστήματα υψηλής πίεσης λόγω των ακόλουθων πλεονεκτημάτων:
Οι βιομηχανίες που βασίζονται σε μεγάλο βαθμό στις φλάντζες υποδοχής περιλαμβάνουν:
| Υλικό | Πρότυπο | Τυπική Εφαρμογή |
|---|---|---|
| Ανθρακούχο χάλυβα | ASTM A105 | Γενικοί αγωγοί υψηλής πίεσης |
| Ανοξείδωτο ατσάλι | ASTM A182 F304/F316 | Διαβρωτικά και υγιεινά συστήματα |
| Κραματοποιημένος χάλυβας | ASTM A182 F11/F22 | Υπηρεσίες υψηλής θερμοκρασίας |
Το Longan προσφέρει πλήρη ιχνηλασιμότητα υλικού και δοκιμές PMI για να διασφαλίσει ότι κάθε φλάντζα υποδοχής πληροί τις προδιαγραφές του έργου.
Οι φλάντζες υποδοχής κατασκευάζονται σύμφωνα με τα κύρια παγκόσμια πρότυπα:
Οι κατηγορίες πίεσης κυμαίνονται συνήθως από την Κλάση 150 έως την Κλάση 2500, καθιστώντας τις φλάντζες υποδοχής κατάλληλες για ακραίες συνθήκες λειτουργίας.
| Τύπος φλάντζας | Δύναμη | Τυπικό εύρος μεγεθών | Περίπτωση χρήσης |
|---|---|---|---|
| Φλάντζα υποδοχής | Ψηλά | Μικρή διάμετρος | Συστήματα υψηλής πίεσης & συμπαγή |
| Slip On Flange | Μέσον | Ευρύς | Χαμηλή έως μέτρια πίεση |
| Φλάντζα λαιμού συγκόλλησης | Πολύ ψηλά | Όλα τα μεγέθη | Συστήματα κρίσιμου στρες |
Στη Longan, οι φλάντζες υποδοχής παράγονται με μηχανική κατεργασία CNC, αυστηρή επιθεώρηση διαστάσεων και πλήρη συμμόρφωση με διεθνή πρότυπα. Κάθε παρτίδα υποβάλλεται σε οπτική επιθεώρηση, μηχανική δοκιμή και επαλήθευση επιφανειακής επεξεργασίας.
Αυτή η πειθαρχία κατασκευής διασφαλίζει ότι κάθε παρεχόμενη φλάντζα υποδοχής αποδίδει αξιόπιστα σε απαιτητικά περιβάλλοντα.
Ναι, όταν συγκολληθούν και εγκατασταθούν σωστά, οι φλάντζες υποδοχής αποδίδουν καλά υπό συνθήκες κυκλικής πίεσης.
Οι μεγαλύτερες διάμετροι αυξάνουν τη συγκέντρωση τάσεων και τη δυσκολία συγκόλλησης, καθιστώντας άλλους τύπους φλάντζας πιο πρακτικούς.
Απολύτως. Οι επιλογές από ανοξείδωτο χάλυβα και κράμα παρέχουν εξαιρετική αντοχή στη διάβρωση.
Η επιλογή της σωστής φλάντζας υποδοχής δεν αφορά μόνο τις προδιαγραφές - έχει να κάνει με τη μακροπρόθεσμη ασφάλεια, την απόδοση και την αποδοτικότητα του συστήματος. Με αποδεδειγμένη εμπειρία κατασκευής και παγκόσμια υποστήριξη έργων, η Longan είναι έτοιμη να σας βοηθήσει να επιλέξετε την πιο αξιόπιστη λύση για την εφαρμογή σας.
Εάν σχεδιάζετε ένα νέο έργο ή χρειάζεστε τεχνική υποστήριξη,επικοινωνήστε μαζί μαςσήμερα για να συζητήσετε τις απαιτήσεις της φλάντζας υποδοχής με την ομάδα μηχανικών μας.
