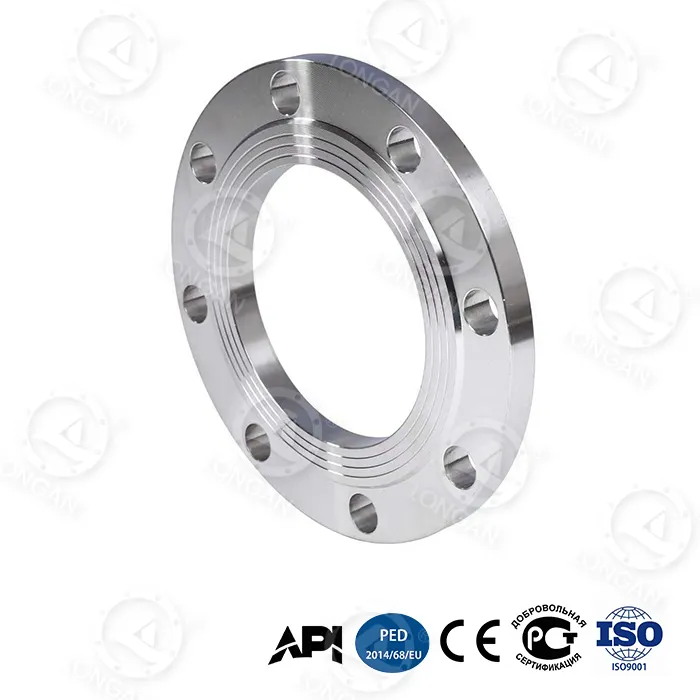

επίπεδη ολίσθηση στη φλάντζα

Η Longan, ένας έμπειρος κατασκευαστής και παγκόσμιος προμηθευτής flat slip on flange στην Κίνα, εξυπηρετεί διεθνή έργα βιομηχανικών αγωγών για πολλά χρόνια. Το εσωτερικό εργοστάσιο εφαρμόζει αυστηρή διαχείριση ποιότητας από τις πρώτες ύλες έως τα τελικά προϊόντα, διασφαλίζοντας σταθερή ποιότητα και μακροπρόθεσμη αξιοπιστία κάθε προϊόντος. Αυτή η επίπεδη φλάντζα ολισθαίνουσας όψης υιοθετεί μια βιονική κυψελοειδή δομή και διεργασία χάλυβα υψηλής περιεκτικότητας σε άνθρακα με σβησμένη κλίση, αυξάνοντας την αντίσταση κάμψης κατά 65% σε σύγκριση με τις παραδοσιακές φλάντζες. Η πίεση διάρρηξης DN300 φτάνει τα 42 MPa, υπερβαίνοντας το εθνικό πρότυπο GB/T 1048 κατά 280% και έχει περάσει την πιστοποίηση API 6A PSL 3G. Οι ακόλουθες ενότητες θα αναλύσουν διεξοδικά τα τεχνικά πλεονεκτήματα και την αξία εφαρμογής αυτού του προϊόντος από διαστάσεις που περιλαμβάνουν συγκόλληση εγκατάστασης, τελική ρουλεμάν πίεσης, αντίσταση εκτός φορτίου, έξυπνη προειδοποίηση, ακραία προσαρμοστικότητα περιβάλλοντος, ισχύοντα πρότυπα και χωρητικότητα τροφοδοσίας.

Πλεονεκτήματα εγκατάστασης και συγκόλλησης

Ως φλάντζα τύπου slip-on, η επίπεδη φλάντζα slip on συνδέεται με τον σωλήνα με δύο συγκολλήσεις φιλέτο κατά την εγκατάσταση: μία στο πίσω μέρος της φλάντζας και μία μέσα στην οπή του σωλήνα. Σε σύγκριση με τις παραδοσιακές φλάντζες λαιμού συγκόλλησης, αυτός ο σχεδιασμός έχει τα ακόλουθα σημαντικά πλεονεκτήματα:

1.Χαμηλότερη δυσκολία εγκατάστασης:Δεν απαιτείται ακριβής ευθυγράμμιση σωλήνων, επιτρέποντας ορισμένα σφάλματα εγκατάστασης και μειώνοντας τις απαιτήσεις επί τόπου κατασκευής.
2.Βολική λειτουργία συγκόλλησης:Οι συγκολλήσεις φιλέτου εκτελούνται ευκολότερα από τις συγκολλήσεις πλήρους διείσδυσης, ιδιαίτερα κατάλληλες για περιορισμένους χώρους επί τόπου.
3.Γρήγορη ταχύτητα αντικατάστασης:Ο χρόνος απλής αντικατάστασης μειώνεται από 8 ώρες για τις παραδοσιακές φλάντζες σε 2,5 ώρες, μειώνοντας ουσιαστικά τον χρόνο διακοπής λειτουργίας του συστήματος αγωγών για συντήρηση.

Αυτή η ολισθηρή δομή, σε συνδυασμό με τη μοναδική ελαφριά σχεδίαση βιονικής κηρήθρας της Longan, μειώνει περαιτέρω το συνολικό βάρος της φλάντζας και βελτιώνει την αποτελεσματικότητα εγκατάστασης.

Σύγκριση τελικής πίεσης και περιβαλλοντικής απόδοσης

Δείκτης απόδοσης	Παραδοσιακή φλάντζα από σφυρήλατο χάλυβα	επίπεδη ολίσθηση στη φλάντζα	Βελτίωση
Πίεση διάρρηξης (DN300)	≤15MPa	42 MPa	↑180%
Διάρκεια κυκλικής κόπωσης (35MPa)	Μη εφικτό	20.000 κύκλοι	—
Αξονική παραμόρφωση (35MPa)	1,8 χλστ	0,6 mm	↓67%
Ενέργεια κρούσης στους -70°C	≥34J (εθνικό πρότυπο)	89J	↑162%
Ποσοστό διάβρωσης βαθέων υδάτων 30 ετών	περίπου. 0,5 mm/έτος	0,03 mm/έτος	↓94%

Αυτό το προϊόν ξεπερνά πλήρως τις παραδοσιακές φλάντζες σε απόλυτη αντοχή στην πίεση και περιβαλλοντική προσαρμοστικότητα. Η πρωτοπορία του πυρήνα βρίσκεται στον ενσωματωμένο δακτύλιο ενίσχυσης από κράμα τιτανίου στο λαιμό της φλάντζας, με αντοχή διαρροής έως και 1.250 MPa, δημιουργώντας τη δυνατότητα εφαρμογών εξαιρετικά υψηλής πίεσης για ολισθηρές φλάντζες.

Απόκριση εκτός φόρτωσης

Στα πραγματικά συστήματα σωληνώσεων, παράγοντες όπως η θερμική διαστολή/συστολή και η καθίζηση θεμελίωσης συχνά προκαλούν κακή ευθυγράμμιση της όψης της φλάντζας. Κάτω από συνθήκες έκκεντρου φορτίου με κακή ευθυγράμμιση του αγωγού 15°, ο ρυθμός διαρροής στεγανοποίησης των παραδοσιακών φλαντζών είναι >10-3 mbar·L/s, ενώ η επίπεδη ολίσθηση στη φλάντζα του Longan διατηρεί ένα ρυθμό διαρροής στεγανοποίησης ≤10-5 mbar·L/s, με δυνατότητα εκ νέου σφράγισης δύο φορές, με δυνατότητα βελτίωσης.

Δύο δομικές καινοτομίες επιτυγχάνουν αυτήν την απόδοση:

● Σχεδιασμός νευρώσεων ακτινικής ενίσχυσης:Οι ακτινικές ενισχυτικές νευρώσεις που προστίθενται στο πίσω μέρος της φλάντζας μειώνουν τη συγκέντρωση τοπικής τάσης κατά 48%, καθιστώντας την κατανομή της τάσης πιο ομοιόμορφη σε συνθήκες εκτός φορτίου.
● Κυψελοειδής δομή υψηλής ακαμψίας:Το βιονικό στρώμα πυρήνα κηρήθρας παρέχει εξαιρετική ακαμψία κάμψης, αντιστέκεται στην παραμόρφωση της όψης της φλάντζας.

Επιπλέον, στο πρότυπο ISO 10816-3 δοκιμή δόνησης ζώνης συχνότητας 50-200 Hz, ο ρυθμός εξασθένησης του πλάτους φτάνει το 92%, επιλύοντας αποτελεσματικά το πρόβλημα της εξασθένησης προφόρτισης μπουλονιών υπό συνθήκες παλμικής υψηλής πίεσης.

Έξυπνη προειδοποίηση και ακραίο περιβάλλον

Το flat slip on flange ενσωματώνει δύο έξυπνες τεχνολογίες που βοηθούν τους χρήστες να εντοπίζουν έγκαιρα πιθανά προβλήματα:

● Στρώμα ένδειξης φθοράς Nano-zirconia:Αυτό το υλικό είναι ενσωματωμένο στην επιφάνεια στεγανοποίησης. Όταν το πάχος είναι μικρότερο από 0,1 mm, μια ορατή αλλαγή χρώματος δίνει μια προειδοποίηση, επιτρέποντας την αξιολόγηση της κατάστασης σφράγισης χωρίς επαγγελματικό εξοπλισμό.
● Κλείδωμα προφόρτισης οπής μπουλονιού με διπλό κωνικό σχήμα:Κάτω από διακύμανση πίεσης 35 MPa, η εξασθένηση προφόρτισης των παραδοσιακών κατασκευών είναι ≥20%, ενώ αυτός ο σχεδιασμός ελέγχει την εξασθένηση προφόρτισης εντός ≤5%, διασφαλίζοντας μακροπρόθεσμη αξιοπιστία σύνδεσης.

Επαλήθευση ακραίων περιβαλλοντικών επιδόσεων (όλα τα δεδομένα από πραγματικές δοκιμές):

● Κρούση σε χαμηλή θερμοκρασία (-70°C):Ενέργεια κρούσης Charpy 89J (εθνικό πρότυπο ≥34J), κατάλληλη για πολικούς αγωγούς και μεταφορά LNG.
● Διάβρωση βαθιάς θάλασσας (5.000 μέτρα):Σύμφωνα με το πρότυπο ASTM G111-97, ο ισοδύναμος ρυθμός διάβρωσης 30 ετών είναι μόνο 0,03 mm/έτος, ικανοποιώντας τις απαιτήσεις πλήρους κύκλου ζωής για τη μηχανική βαθέων υδάτων.
● Τρίψη άμμου και σκόνης (120 m/s):Σύμφωνα με το πρότυπο ISO 5890:2012, μετά από 10.000 ώρες συνεχούς πρόσκρουσης, το βάθος ζημιάς στην επιφάνεια στεγανοποίησης είναι ≤8μm, κατάλληλο για ερημικές περιοχές ή υπεράκτιες πλατφόρμες με ανέμους υψηλής ταχύτητας γεμάτους άμμο.

Ισχύοντα Πρότυπα και Προδιαγραφές

Η επίπεδη φλάντζα ολίσθησης κατασκευάζεται αυστηρά σύμφωνα με το πρότυπο ASME B16.5, με ονομασίες πίεσης που καλύπτουν την κατηγορία 150 έως την κατηγορία 1500 και το μέγεθος κυμαίνεται από NPS 1/2 ίντσα έως 24 ίντσες. Το υλικό είναι χάλυβας υψηλής περιεκτικότητας σε άνθρακα, σβησμένος με κλίση, σε συνδυασμό με ακτινωτό ενισχυτικό σχέδιο νευρώσεων και ενσωματωμένο δακτύλιο ενίσχυσης από κράμα τιτανίου.

Σύμφωνα με την προδιαγραφή ASME B16.5, η μέτρηση πάχους για τις φλάντζες Κλάσης 150 και Κλάσης 300 δεν περιλαμβάνει το ανυψωμένο ύψος της όψης. Αυτό το προϊόν υιοθετεί σχέδιο επιφάνειας σφράγισης πλήρους όψης (FF) και πρέπει να χρησιμοποιείται με φλάντζα πλήρους όψης. Είναι σημαντικό να σημειωθεί ότι μια φλάντζα πλήρους όψης δεν πρέπει να βιδώνεται απευθείας σε μια ανυψωμένη φλάντζα προσώπου. πρέπει να αντικατασταθεί με φλάντζα πλήρους όψης ή προσαρμογέα.

Επιστήμη Υλικών και Καινοτομία Διαδικασιών

● Χάλυβας υψηλής περιεκτικότητας σε άνθρακα με σβέση με κλίση:Το παραδοσιακό πλήρες σβήσιμο των φλαντζών έχει ως αποτέλεσμα υπερβολικές διαφορές σκληρότητας μεταξύ της επιφάνειας και του πυρήνα, επιρρεπείς σε ρωγμές. Η τεχνολογία σβέσης κλίσης ελέγχει με ακρίβεια τους ρυθμούς θέρμανσης και ψύξης, δημιουργώντας μια σταδιακή κατανομή σκληρότητας από έξω προς τα μέσα – υψηλή σκληρότητα επιφάνειας για αντοχή στη φθορά, υψηλή σκληρότητα πυρήνα για αντοχή σε κρούση. Αυτό επιτρέπει στη φλάντζα να διατηρεί την αντοχή σε κρούση 89J στους -70°C.

● Βιονική δομή κηρήθρας:Αντλώντας έμπνευση από την εξαγωνική γεωμετρία των κυψελών, αυτή η δομή αυξάνει σημαντικά την ακαμψία κάμψης χωρίς να αυξάνει το βάρος. Η ανάλυση πεπερασμένων στοιχείων επαληθεύει ότι η αντοχή σε κάμψη αυτής της δομής είναι 65% υψηλότερη από μια συμπαγή φλάντζα του ίδιου βάρους.

● Ενσωματωμένος δακτύλιος ενίσχυσης από κράμα τιτανίου:Ένας δακτύλιος από κράμα τιτανίου Ti-6Al-4V είναι προ-τοποθετημένος στο λαιμό της φλάντζας, τη θέση που είναι πιο επιρρεπής στη συγκέντρωση τάσεων. Αυτό το κράμα έχει αντοχή διαρροής έως και 1.250 MPa και πυκνότητα μόλις 60% εκείνης του χάλυβα. Ο δακτύλιος συνδέεται με το υλικό βάσης μέσω παρεμβολής, περιορίζοντας αποτελεσματικά την πλαστική παραμόρφωση του λαιμού και αυξάνοντας την πίεση διάρρηξης της φλάντζας DN300 από το παραδοσιακό ≤15MPa σε 42MPa.

Σύστημα Επιθεώρησης Παραγωγής και Ποιότητας

Το εσωτερικό εργοστάσιο της Longan βρίσκεται στο Longwan, Wenzhou. Αξιοποιώντας την παροχή πρώτων υλών υψηλής ποιότητας από τον Όμιλο Tsingshan Holding, σε συνδυασμό με τις δικές του δυνατότητες σφυρηλάτησης, θερμικής επεξεργασίας και μηχανικής κατεργασίας, έχει σχηματίσει μια πλήρη αλυσίδα παραγωγής. Κάθε επίπεδη ολίσθηση στη φλάντζα συνοδεύεται από πιστοποιητικά ανιχνεύσιμου υλικού, αρχεία καμπύλης θερμικής επεξεργασίας, αναφορές επιθεώρησης διαστάσεων και αναφορές υδροστατικών/πνευματικών δοκιμών.

Βασικά σημεία ποιοτικού ελέγχου:

1.Επιθεώρηση εισερχόμενης πρώτης ύλης: φασματική ανάλυση, δειγματοληψία μηχανικών ιδιοτήτων.
2.Έλεγχος διαδικασίας: παρακολούθηση σε πραγματικό χρόνο των καμπυλών θερμοκρασίας του κλιβάνου θερμικής επεξεργασίας, αυτόματη καταγραφή των παραμέτρων της διαδικασίας σβέσης κλίσης.
3.Επιθεώρηση τελικού προϊόντος: 100% επιθεώρηση διαστάσεων, 10% δοκιμή μαγνητικών σωματιδίων, δειγματοληψία παρτίδων για πίεση διάρρηξης ή διάρκεια ζωής κυκλικής κόπωσης.
4.Μαρτυρίες από τρίτους: Ο επιτόπιος έλεγχος μαρτύρων από την SGS, την BV ή άλλες υπηρεσίες μπορεί να κανονιστεί κατόπιν αιτήματος του πελάτη.

Οι διεθνείς αγοραστές μπορούν να ελέγξουν την πρόοδο της παραγωγής και τα δεδομένα δοκιμών online χρησιμοποιώντας τον αριθμό παραγγελίας.

Παγκόσμια Υποθέσεις Εφαρμογών Έργων

● Σταθμός ρήξης κοιτάσματος σχιστολιθικού φυσικού αερίου Μέσης Ανατολής:Χρησιμοποιήθηκαν 120 σετ επίπεδης φλάντζας DN300 Class 1500. Μετά από 18 μήνες συνεχούς λειτουργίας, δεν σημειώθηκε διαρροή στεγανοποίησης και η συχνότητα συντήρησης ήταν μηδενική.
● Πλατφόρμα γεώτρησης βαθέων υδάτων στη Θάλασσα της Νότιας Κίνας:Βάθος νερού 2.800 μέτρα. Η φλάντζα χρησιμοποιήθηκε για τη σύνδεση της στοίβας αποτροπής εκρήξεων. Μετά από 30 μήνες επιθεώρησης διάβρωσης, η επιφάνεια στεγανοποίησης δεν έδειξε εμφανή ζημιά και ο μετρούμενος ρυθμός διάβρωσης ήταν 0,028 mm/έτος.
● Ρωσικός αγωγός φυσικού αερίου Αρκτικής:Θερμοκρασία περιβάλλοντος -55°C, τιμή δοκιμής πρόσκρουσης 82J, πληροί τις απαιτήσεις σχεδιασμού του έργου. Έχουν παραδοθεί πάνω από 500 τεμάχια.

FAQ

Ε: Για ποιες τιμές πίεσης είναι κατάλληλο;
Α: Αυτή η επίπεδη φλάντζα ολίσθησης είναι κατάλληλη για ονομασίες πίεσης από την Κλάση 150 έως την Κλάση 1500. Τα δεδομένα μέτρησης δείχνουν ότι το μέγεθος DN300 αποδίδει άριστα σε πίεση διάρρηξης 42 MPa, υπερβαίνοντας κατά πολύ τις απαιτήσεις των εθνικών προτύπων. Είναι ιδιαίτερα κατάλληλο για υπερυψηλές πιέσεις και σκληρές συνθήκες όπως αντλίες ρήξης σχιστολιθικού αερίου, πλατφόρμες γεώτρησης βαθιάς θάλασσας, αγωγούς μεταφοράς φυσικού αερίου εξαιρετικά υψηλής πίεσης και πολικά περιβάλλοντα.

Ε: Ποια είναι η κύρια διαφορά μεταξύ αυτού και μιας φλάντζας λαιμού συγκόλλησης;
Α: Μια φλάντζα που ολισθαίνει χρησιμοποιεί δύο συγκολλήσεις φιλέτου για τη σύνδεση του σωλήνα (μία στο πίσω μέρος και μία στο εσωτερικό της οπής), με σχετικά χαλαρές απαιτήσεις εγκατάστασης. Μια φλάντζα λαιμού συγκόλλησης χρησιμοποιεί μια συγκόλληση άκρου πλήρους διείσδυσης, η οποία απαιτεί αυστηρότερη ευθυγράμμιση. Ωστόσο, στο προϊόν φλάντζας ολίσθησης της Longan, μέσω του σχεδιασμού της δομής βιονικής κηρήθρας και του ενσωματωμένου δακτυλίου ενίσχυσης από κράμα τιτανίου, η απόδοση ρουλεμάν πίεσης δεν είναι μικρότερη από αυτή των παραδοσιακών φλαντζών λαιμού συγκόλλησης.

Ε: Πώς λειτουργεί σε περιβάλλοντα χαμηλής θερμοκρασίας;
Α: Υπό συνθήκες εξαιρετικά χαμηλής θερμοκρασίας -70°C, η ενέργεια πρόσκρουσης Charpy του προϊόντος φτάνει τα 89J, πολύ υψηλότερη από την εθνική τυπική απαίτηση των ≥34J. Αυτό οφείλεται στην εξαιρετική ανθεκτικότητα σε χαμηλές θερμοκρασίες του υλικού υψηλής περιεκτικότητας σε άνθρακα που έχει σβήσει με κλίση, καθιστώντας το κατάλληλο για μηχανική πολικών αγωγών και συστήματα μεταφοράς φυσικού αερίου σε χαμηλή θερμοκρασία.

Ε: Ποιες είναι οι δυνατότητες ανεφοδιασμού και οι επιλογές προσαρμογής της Longan;
Α: Η Longan διαθέτει ένα εσωτερικό εργοστάσιο και ένα πλήρες σύστημα παραγωγής, που υποστηρίζει την προσαρμογή μεγέθους, την ιδιωτική σήμανση και τη μαζική παραγωγή. Η αυστηρή διαχείριση ποιότητας εφαρμόζεται από την επιλογή πρώτων υλών έως την επιθεώρηση τελικού προϊόντος. Οι διεθνείς αγοραστές μπορούν να στείλουν απαιτήσεις για να λάβουν δωρεάν δείγματα. Η εταιρεία βρίσκεται στο No. 620 Mingzhu Road, Yongxing Street, Longwan District, Wenzhou City, επαρχία Zhejiang, αξιοποιώντας τα γεωγραφικά πλεονεκτήματα της Wenzhou και την προμήθεια πρώτων υλών του Tsingshan Holding Group για να διαμορφώσει ένα πλήρες σύστημα παραγωγής και προμήθειας.

Ε: Πώς μπορεί να επαληθευτεί η πραγματική απόδοση;
Α: Η Longan καλωσορίζει πελάτες ή τρίτους οργανισμούς επιθεώρησης για να παρακολουθήσουν δοκιμές απόδοσης στο εργοστάσιο. Το εργοστάσιο είναι εξοπλισμένο με μια μηχανή δοκιμής πίεσης 3000 τόνων, έναν πάγκο δοκιμών κυκλικής κόπωσης, έναν ελεγκτή κρούσης χαμηλής θερμοκρασίας -80°C και έναν θάλαμο προσομοίωσης διάβρωσης υψηλής πίεσης σε βαθιά θάλασσα. Οι πελάτες μπορούν να ζητήσουν δοκιμές πίεσης διάρρηξης, δοκιμές κυκλικής κόπωσης ή ακραίες δοκιμές περιβάλλοντος σε δείγματα. Οι εκθέσεις δοκιμών εκδίδονται από εσωτερικό εργαστήριο με προσόντα CNAS.
