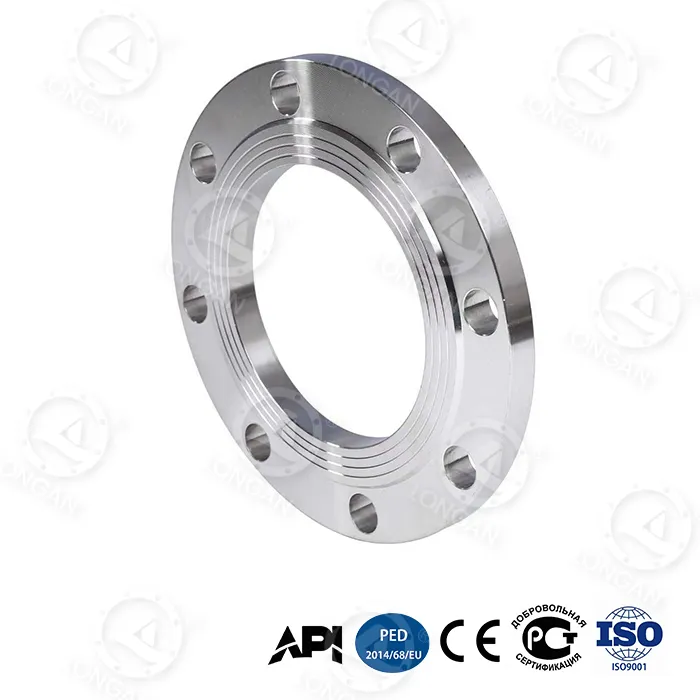

επίπεδη ανυψωμένη φλάντζα προσώπου

Σταματήστε να ανησυχείτε για αναντιστοιχίες φλάντζας σε μετασκευές σωληνώσεων ή μικτά συστήματα φλάντζας. Η επίπεδη ανασηκωμένη φλάντζα προσώπου της Longan συνδυάζει έναν εξωτερικό δακτύλιο πλήρους όψης με μια ελαφρώς ανυψωμένη κεντρική ζώνη στεγανοποίησης – ώστε να μπορείτε να χρησιμοποιείτε είτε φλάντζες FF είτε RF χωρίς να τροποποιείτε τις σωληνώσεις σας. Κατασκευασμένη στις εγκαταστάσεις Wenzhou της Longan υπό αυστηρό ποιοτικό έλεγχο, αυτή η φλάντζα χρησιμοποιεί χάλυβα υψηλής περιεκτικότητας σε άνθρακα και βιονικό κυψελωτό πυρήνα για να επιτύχει πίεση διάρρηξης 42MPa στο DN300 (280% πάνω από το εθνικό πρότυπο) και 65% υψηλότερη αντίσταση κάμψης από τις συμβατικές φλάντζες. Πιστοποίηση API 6A PSL 3G.

Χαρακτηριστικά Προϊόντος

● Σχέδιο υβριδικής όψης στεγανοποίησης:Αυτό είναι το πιο χαρακτηριστικό γνώρισμα της επίπεδης φλάντζας με ανυψωμένη όψη. Η κεντρική περιοχή της επιφάνειας στεγανοποίησης είναι ελαφρώς ανυψωμένη (παρόμοια με το RF), αλλά η εξωτερική περιοχή εκτείνεται στις οπές των μπουλονιών (παρόμοια με το FF). Τα οφέλη περιλαμβάνουν:1.Αυτόματο κεντράρισμα φλάντζας για ταχύτερη εγκατάσταση.2.Πιο ομοιόμορφη κατανομή της τάσης επαφής στεγανοποίησης, αποφεύγοντας την υπερφόρτωση των άκρων της παραδοσιακής RF.3.Συμβατό τόσο με φλάντζες πλήρους όψης όσο και με παρεμβύσματα ανυψωμένης όψης, παρέχοντας ευέλικτη αντικατάσταση επί τόπου.

● 65% αύξηση της αντοχής σε κάμψη:Η βιονική κυψελοειδής δομή καθιστά τη φλάντζα ελαφρύτερη και πιο άκαμπτη, ιδιαίτερα κατάλληλη για να αντέχει σε ροπές κάμψης αγωγού.

● Ρουλεμάν εξαιρετικά υψηλής πίεσης:Η πίεση διάρρηξης DN300 των 42 MPa είναι 2,8 φορές μεγαλύτερη από τις παραδοσιακές φλάντζες (≤15 MPa). Η διάρκεια κυκλικής κόπωσης 20.000 κύκλων στα 35 MPa υπερβαίνει κατά πολύ τα βιομηχανικά πρότυπα.

● Ακραία περιβαλλοντική ανοχή:-70°C ενέργεια κρούσης 89J, ρυθμός διάβρωσης βαθέων υδάτων 5.000m 0,03mm/έτος, 120m/s τριβή άμμου και σκόνης ≤8μm.

● Έξυπνη ασφάλεια:Στρώμα ένδειξης φθοράς νανοζιρκονίας (προειδοποίηση αλλαγής χρώματος όταν πάχος <0,1 mm) + οπή διπλού κωνικού μπουλονιού (εξασθένιση προφόρτισης ≤5%).

Διαδικασίες προϊόντων

● Επεξεργασία προσώπου στεγανοποίησης:Χρησιμοποιείται στροφή ακριβείας CNC, με το ανυψωμένο ύψος να ακολουθεί τις τυπικές διαστάσεις RF ASME B16.5 (1,6 mm έως 6,4 mm για την κατηγορία 150~1500), αλλά η ανυψωμένη ρίζα μεταβαίνει ομαλά σε ολόκληρη την επιφάνεια της φλάντζας. Η τραχύτητα επιφάνειας Ra ≤3,2μm εξασφαλίζει καλή επαφή με το παρέμβυσμα.

● Διαβάθμιση απόσβεσης:Ο χάλυβας υψηλής περιεκτικότητας σε άνθρακα υφίσταται ελεγχόμενη ψύξη για να σχηματίσει μια διαβαθμισμένη δομή με επιφανειακή σκληρότητα 45-50 HRC και σκληρότητα πυρήνα ≥30J (στους -70°C).

● Δομή κηρήθρας:Το βιονικό εξαγωνικό πλέγμα μέσα στο σώμα της φλάντζας, βελτιστοποιημένο με ανάλυση πεπερασμένων στοιχείων, παρέχει 65% υψηλότερη ακαμψία στο ίδιο βάρος.

● Δακτύλιος ενίσχυσης από κράμα τιτανίου:Ένας δακτύλιος Ti-6Al-4V (αντοχή διαρροής 1.250 MPa) είναι ενσωματωμένος στο λαιμό με εφαρμογή παρεμβολής, αποτρέποντας την επέκταση του λαιμού υπό υψηλή πίεση.

● Ποιοτικός έλεγχος:100% επιθεώρηση διαστάσεων, 10% δοκιμή μαγνητικών σωματιδίων, δοκιμή τυχαίας έκρηξης ανά παρτίδα. Παρέχονται πιστοποιητικά ιχνηλασίμων υλικών και καμπύλες θερμικής επεξεργασίας.

Σενάρια χρήσης

Ο σχεδιασμός της υβριδικής όψης στεγανοποίησης της επίπεδης φλάντζας ανυψωμένης όψης την καθιστά ιδιαίτερα κατάλληλη για τα ακόλουθα σενάρια:

Σενάριο	Σημείο πόνου με παραδοσιακές φλάντζες	Λύση με αυτό το προϊόν
Μετασκευή παλαιού αγωγού	Το αρχικό σύστημα μπορεί να αναμειγνύει φλάντζες FF και RF, οι φλάντζες δεν είναι εναλλάξιμες	Η υβριδική όψη στεγανοποίησης είναι συμβατή και με τους δύο τύπους φλάντζας, δεν χρειάζεται τροποποίηση αγωγού
Μέσα αερίου υψηλής πίεσης	Τα παρεμβύσματα φλάντζας ραδιοσυχνοτήτων ενδέχεται να εξωθούνται υπό παλμική πίεση	Η εξωτερική επίπεδη περιοχή παρέχει πρόσθετη στήριξη, αποτρέποντας τον ερπυσμό της φλάντζας
Σωληνώσεις χαμηλής πίεσης μεγάλης διαμέτρου	Οι φλάντζες FF απαιτούν φλάντζες πλήρους μεγέθους, υψηλό κόστος	Το ανυψωμένο τμήμα επιτρέπει τη χρήση τυπικών παρεμβυσμάτων RF, μειώνοντας το απόθεμα ανταλλακτικών
Βαθιά / πολικά περιβάλλοντα	Η όψη μονής στεγανοποίησης παρουσιάζει διαρροές μετά από θερμική ανακύκλωση	Η σφράγιση δύο ζωνών (ανυψωμένη + επίπεδη) παρέχει περιττές διαδρομές στεγανοποίησης

Οι ειδικοί τομείς εφαρμογής περιλαμβάνουν:

● Σωληνώσεις εξόδου αντλίας θραύσης αερίου σχιστόλιθου(παλμική πίεση 35-70 MPa)
● Συνδέσεις γεώτρησης πλατφόρμας γεώτρησης βαθιάς θάλασσας(5.000μ βάθος νερού)
● Τερματικά λήψης LNG(-70°C χαμηλή θερμοκρασία)
● Υπεράκτιες σωληνώσεις όξινων μέσων χριστουγεννιάτικου δέντρου(H2S/CO2)

Εξυπηρέτηση μετά την πώληση

● Δωρεάν δείγματα:Οι διεθνείς αγοραστές μπορούν να υποβάλουν αίτηση για ένα δωρεάν δείγμα (επιστρέφεται το τέλος δείγματος, παραλαβή φορτίου) για δοκιμή εγκατάστασης και επαλήθευση σφράγισης.

● Οδηγίες εγκατάστασης:Παρέχονται κινεζικά/αγγλικά εγχειρίδια εγκατάστασης, συμπεριλαμβανομένων των τιμών ροπής για διαφορετικά υλικά φλάντζας (γραφίτης, σπειροειδής περιέλιξη, PTFE). Διατίθεται απομακρυσμένη καθοδήγηση βίντεο.

● Τεχνική συμβουλευτική:Η ομάδα μηχανικών απαντά σε ερωτήσεις επιλογής και αντιστοίχισης φλάντζας εντός 4 ωρών.

● Ποιοτική ιχνηλασιμότητα:Κάθε φλάντζα έχει ένα μοναδικό αναγνωριστικό και οι αναφορές δοκιμών μπορούν να ελεγχθούν στον επίσημο ιστότοπο.

● Εγγύηση:18 μήνες, δωρεάν αντικατάσταση για κατασκευαστικά ελαττώματα.

● Δοκιμές τρίτων:Η επιτόπια δοκιμή πίεσης SGS/BV μπορεί να κανονιστεί κατόπιν αιτήματος.

Γιατί να επιλέξετε Longan

1. Μοναδικός σχεδιασμός προσώπου στεγανοποίησης:Οι περισσότερες φλάντζες στην αγορά είναι είτε καθαρές FF είτε καθαρές RF. Η επίπεδη ανυψωμένη φλάντζα όψεως σας επιτρέπει να αποκτήσετε τόσο την ομοιομορφία τάσης του FF όσο και την αξιοπιστία στεγανοποίησης του RF χωρίς αλλαγή του τύπου φλάντζας. Είναι ιδιαίτερα κατάλληλο για έργα μετασκευής όπου ο αρχικός αγωγός μπορεί να είναι είτε FF είτε RF – αυτό το προϊόν είναι συμβατό και με τα δύο.

2. Πλεονέκτημα κόστους πλήρους κύκλου ζωής:Το συνολικό κόστος 30 ετών είναι μόνο 6.200 $, εξοικονομώντας 66% σε σύγκριση με τις παραδοσιακές φλάντζες στα 18.500 $. Ο χρόνος απλής αντικατάστασης είναι 2,5 ώρες (παραδοσιακό 8 ώρες), η ετήσια συχνότητα συντήρησης είναι 0,7 φορές (παραδοσιακή 3,2 φορές).

3. Πλήρης πιστοποίηση:API 6A PSL 3G, κατάλληλο για σενάρια εξαιρετικά υψηλής πίεσης με μέσα αερίου H2S και CO2.

4. Επαληθεύσιμα πραγματικά δεδομένα:Όλοι οι δείκτες απόδοσης είναι διαθέσιμοι για επιτόπιες δοκιμές από πελάτες. Παρέχονται δωρεάν δείγματα.

5. Γρήγορη απόκριση:Τα τυπικά είδη αποστέλλονται εντός 3 ημερών, τα προσαρμοσμένα είδη εντός 15-30 ημερών.

Περίληψη: Η επίπεδη ανυψωμένη φλάντζα προσώπου της Longan, με τη σχεδίαση της υβριδικής όψης στεγανοποίησης, λύνει τα σημεία πόνου των παραδοσιακών φλαντζών σε συμβατότητα με φλάντζα, κατανομή τάσεων και στεγανοποίηση υψηλής πίεσης. Σε συνδυασμό με τη δομή της βιονικής κηρήθρας, το σβήσιμο με κλίση και τον ενισχυτικό δακτύλιο από κράμα τιτανίου, η αντοχή σε κάμψη, η πίεση διάρρηξης και η διάρκεια ζωής της κόπωσης βελτιώνονται σημαντικά. Η πιστοποίηση API 6A PSL 3G και η μείωση κατά 66% στο κόστος πλήρους κύκλου ζωής 30 ετών το καθιστούν ιδανική επιλογή για σχιστολιθικό αέριο, μηχανική βαθέων υδάτων και πολύπλοκα συστήματα αγωγών. Στείλτε τις απαιτήσεις σας για να λάβετε δωρεάν δείγματα και επαγγελματικές λύσεις σφράγισης.

FAQ

Ε: Μπορεί η επίπεδη ανυψωμένη φλάντζα προσώπου να αντικαταστήσει μια υπάρχουσα φλάντζα RF;
Α: Ναι. Εφόσον η ονομαστική πίεση και το μέγεθος ταιριάζουν, μπορεί να αντικαταστήσει απευθείας μια φλάντζα RF και η αρχική φλάντζα RF μπορεί να συνεχίσει να χρησιμοποιείται. Εάν η φλάντζα ζευγαρώματος είναι FF, απαιτείται φλάντζα πλήρους όψης, αλλά η επίπεδη επιφάνεια αυτού του προϊόντος είναι αρκετά μεγάλη ώστε να είναι πλήρως συμβατή.

Ε: Αυτή η υβριδική όψη στεγανοποίησης απαιτεί ειδικές φλάντζες;
Α: Όχι. Μπορείτε να συνεχίσετε να χρησιμοποιείτε τυπικές φλάντζες RF ASME B16.21 (π.χ. σπειροειδής περιέλιξη με εσωτερικό δακτύλιο) ή παρεμβύσματα FF (φλάντζες γραφίτη πλήρους όψης). Οι δοκιμές μας δείχνουν ότι η απόδοση στεγανοποίησης και των δύο τύπων φλάντζας σε αυτή τη φλάντζα είναι ανώτερη από τις παραδοσιακές μονές επιφάνειες στεγανοποίησης.

Ε: Θα χαλαρώσουν τα μπουλόνια κάτω από παλμική πίεση 35 MPa;
Α: Αυτό το προϊόν χρησιμοποιεί διπλές κωνικές οπές μπουλονιών. Κάτω από διακύμανση 35 MPa, η εξασθένηση προφόρτισης είναι ≤5%, ενώ οι παραδοσιακές στρογγυλές οπές έχουν εξασθένηση ≥20%. Συνιστάται η χρήση υδραυλικού δυναμόκλειδου σε σταυρωτό σχέδιο με τρία βήματα. Μπορούμε να παρέχουμε έναν πίνακα υπολογισμού ροπής.

Ε: Μπορούν να παρέχονται διαφορετικά υλικά, όπως ο ανοξείδωτος χάλυβας;
Α: Ναι. Το στάνταρ υλικό για αυτό το προϊόν είναι χάλυβας υψηλής περιεκτικότητας σε άνθρακα με σβέση με κλίση, αλλά 316L, διπλός ανοξείδωτος χάλυβας κ.λπ., μπορεί επίσης να παρασχεθεί κατόπιν αιτήματος. Η ίδια δομή κηρήθρας και ο δακτύλιος ενίσχυσης από κράμα τιτανίου ισχύουν και για τον ανοξείδωτο χάλυβα.

Ε: Πώς μπορούμε να επαληθεύσουμε την πίεση διάρρηξης 42 MPa που ισχυρίζεστε;
Α: Καλωσορίζουμε τους πελάτες να παρακολουθήσουν δοκιμές έκρηξης στο εργοστάσιό μας. Τα προϊόντα κανονικών αποθεμάτων ελέγχονται τυχαία κάθε τρίμηνο και οι αναφορές δοκιμών αποθηκεύονται στον ιστότοπό μας. Μπορείτε επίσης να ζητήσετε μια ξεχωριστή δοκιμή στο δείγμα σας. το κόστος βαρύνει εμάς (το δείγμα πρέπει να επιστραφεί).
