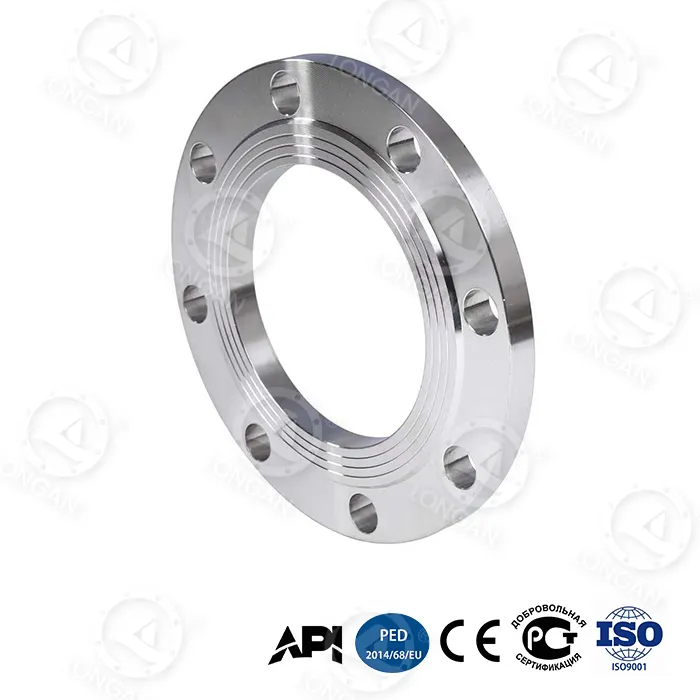

Σε σύγκριση με τις συμβατικές φλάντζες ASME B16.5, η επίπεδη φλάντζα asme b16.5 της Longan έχει τα ακόλουθα βασικά πλεονεκτήματα:
● Η αντοχή σε κάμψη αυξήθηκε κατά 65%:Η βιονική κυψελοειδής δομή παρέχει υψηλότερο συντελεστή διατομής, ενισχύοντας σημαντικά τη φέρουσα ικανότητα στο ίδιο βάρος.
● Απόλυτη ανακάλυψη ρουλεμάν πίεσης:Η βασική τεχνολογία βρίσκεται στον ενσωματωμένο δακτύλιο ενίσχυσης από κράμα τιτανίου στο λαιμό της φλάντζας, με αντοχή διαρροής 1.250 MPa. Τα δεδομένα μέτρησης είναι τα εξής:
1. Κυκλική ζωή κόπωσης:Η παραδοσιακή φλάντζα μπορεί να αντέξει 5.000 κύκλους στα 25MPa, ενώ το προϊόν της Longan μπορεί να αντέξει 20.000 κύκλους στα 35MPa, αύξηση 300% στη διάρκεια ζωής του κύκλου.
2. Αξονική παραμόρφωση (35MPa):Η παραδοσιακή παραμόρφωση της φλάντζας είναι 1,8 mm, ενώ το προϊόν της Longan είναι μόνο 0,6 mm, μείωση 67%.
3. Πίεση διάρρηξης (DN300):Το προϊόν της Longan φτάνει τα 42MPa, ενώ η παραδοσιακή φλάντζα είναι ≤15MPa, βελτίωση 180%.
● Αξιοπιστία στεγανοποίησης εκτός φορτίου:Υπό συνθήκες έκκεντρου φορτίου με κακή ευθυγράμμιση αγωγού 15°, ο ρυθμός διαρροής στεγανοποίησης είναι ≤10-5 mbar·L/s (παραδοσιακή φλάντζα >10-3). Ο σχεδιασμός ακτινικής ενίσχυσης νευρώσεων στο πίσω μέρος της φλάντζας μειώνει τη συγκέντρωση τοπικής τάσης κατά 48% και η δομή της βιονικής κηρήθρας αντιστέκεται στην παραμόρφωση της παραμόρφωσης. Στο πρότυπο ISO 10816-3 δοκιμή δόνησης ζώνης συχνότητας 50-200 Hz, ο ρυθμός εξασθένησης του πλάτους φτάνει το 92%.
● Έξυπνη προειδοποίηση και κατά της χαλάρωσης:Η επιφάνεια σφράγισης είναι ενσωματωμένη με ένα στρώμα ένδειξης φθοράς νανοζιρκονίας, το οποίο αλλάζει χρώμα ορατά όταν το πάχος είναι μικρότερο από 0,1 mm. Ο σχεδιασμός της οπής του μπουλονιού με διπλό κωνικό σχήμα ελέγχει την εξασθένηση προφόρτισης υπό διακύμανση πίεσης 35 MPa σε ≤5% (παραδοσιακή δομή ≥20%).
● Εξαιρετική προσαρμοστικότητα περιβάλλοντος:Κρούση -70°C 89J, διάβρωση βαθέων υδάτων 5.000 μέτρων 0,03 mm/έτος, τριβή άμμου και σκόνης ≤8μm.
Επιλέγοντας την επίπεδη φλάντζα asme b16.5 της Longan, θα λάβετε τις ακόλουθες αναντικατάστατες τιμές:
1. Άμεσες πωλήσεις εργοστασίων, ελεγχόμενο κόστος:Το εσωτερικό εργοστάσιο της Longan ελέγχει ολόκληρη τη διαδικασία από τις πρώτες ύλες έως τα τελικά προϊόντα, χωρίς σήμανση μεσάζοντα. Το συνολικό κόστος του κύκλου ζωής 30 ετών μειώνεται κατά 66% σε σύγκριση με τις παραδοσιακές φλάντζες (από 18.500 $ σε 6.200 $).
2. Διεθνής έγκυρη πιστοποίηση:Έχει περάσει την πιστοποίηση API 6A PSL 3G, ικανοποιώντας τις αυστηρές απαιτήσεις των μέσων αερίου υπερυψηλής πίεσης σε σχιστολιθικό αέριο και γεωτρήσεις βαθιάς θάλασσας.
3. Υπηρεσίες προσαρμογής:Υποστήριξη για μη τυποποιημένα μεγέθη, ειδικές τιμές πίεσης, ιδιωτική σήμανση, με ευέλικτη ελάχιστη ποσότητα παραγγελίας - ελάχιστη παραγγελία ενός τεμαχίου.
4. Γρήγορη παράδοση και μετά την πώληση:Τα προϊόντα κανονικού μεγέθους σε απόθεμα αποστέλλονται εντός 3 εργάσιμων ημερών. Τα προσαρμοσμένα προϊόντα έχουν χρόνο παράδοσης 15-30 ημερών. Παρέχονται δωρεάν δείγματα (επιστρέφεται το τέλος δειγμάτων) και υπηρεσίες δοκιμών από τρίτους.
5. Καταχώριση πραγματικών δεδομένων:Όλα τα δεδομένα απόδοσης (42MPa, 89J, 0,03mm/έτος κ.λπ.) προέρχονται από εργοστασιακές δοκιμές και οι πελάτες μπορούν να παρακολουθήσουν επιτόπιες δοκιμές.
6. Παγκόσμια επαλήθευση έργου:Το προϊόν λειτουργεί μακροπρόθεσμα και σταθερά σε έργα όπως πεδία σχιστολιθικού φυσικού αερίου Μέσης Ανατολής, πλατφόρμες βαθέων υδάτων στη Θάλασσα της Νότιας Κίνας και ρωσικοί αγωγοί Αρκτικής.
| Δείκτης απόδοσης | Συνθήκες δοκιμής/πρότυπο | Μετρημένη τιμή | Κατάσταση συμμόρφωσης |
|---|---|---|---|
| Πίεση διάρρηξης (DN300) | Υδροστατική έκρηξη | 42 MPa | Υπερβαίνει το εθνικό πρότυπο ≤15MPa, συμβατό |
| Κυκλική ζωή κόπωσης | Κύκλος πίεσης 35 MPa | 20.000 κύκλοι | Υπερβαίνει την παραδοσιακή φλάντζα (5.000 κύκλοι @25MPa) |
| Αξονική παραμόρφωση | Υπό πίεση 35 MPa | 0,6 χλστ | Καλύτερη από την παραδοσιακή φλάντζα 1,8 mm |
| Ποσοστό διαρροής στεγανοποίησης | Κατάσταση κακής ευθυγράμμισης 15° | ≤10-5 mbar·L/s | Καλύτερο από το παραδοσιακό >10⁻3 |
| Ρυθμός εξασθένησης πλάτους | 50-200Hz, ISO 10816-3 | 92% | Αποτελεσματική καταστολή κραδασμών |
| Εξασθένιση προφόρτισης | Διακύμανση πίεσης 35 MPa | ≤5% | Καλύτερο από το παραδοσιακό ≥20% |
| Αντοχή σε κρούση σε χαμηλή θερμοκρασία | -70°C, GB/T 229-2020 | 89J | Υπερβαίνει το εθνικό πρότυπο ≥34J |
| Ποσοστό διάβρωσης βαθέων υδάτων | 5.000 μέτρα, ισοδύναμο 30 ετών, ASTM G111-97 | 0,03 mm/έτος | Πληροί τις απαιτήσεις μηχανικής βαθέων υδάτων |
| Βάθος τριβής άμμου και σκόνης | 120m/s, 10.000h, ISO 5890:2012 | ≤8μm | Πληροί τις απαιτήσεις πλατφόρμας ερήμου/υπεράκτιας |
Με βάση το πρότυπο σύστημα ASME B16.5, η επίπεδη φλάντζα asme b16.5 της Longan μπορεί να χρησιμοποιηθεί ευρέως στους ακόλουθους βιομηχανικούς τομείς:
● Σύστημα αντλίας θραύσης αερίου σχιστόλιθου:Πίεση εργασίας 35-70MPa με έντονους παλμούς πίεσης. Το προϊόν έχει διάρκεια ζωής κυκλικής κόπωσης 20.000 κύκλων (στα 35 MPa) και ρυθμό διαρροής ≤10-5, ικανοποιώντας τις απαιτήσεις ασφαλείας χιλιάδων κύκλων πίεσης σε θέσεις φρεατίων.
● Πλατφόρμες γεώτρησης και παραγωγής πετρελαίου και φυσικού αερίου βαθέων υδάτων:Στα 5.000 μέτρα βάθος νερού, η εξωτερική υδροστατική πίεση είναι περίπου 50 MPa, με εσωτερική πίεση λαδιού και αερίου. Ο 30ετής ισοδύναμος ρυθμός διάβρωσης 0,03 mm/έτος διασφαλίζει ότι δεν απαιτείται αντικατάσταση καθ' όλη τη διάρκεια του κύκλου ζωής.
● Αγωγοί μεταφοράς πολικού LNG:Θερμοκρασία περιβάλλοντος έως και -70°C, ανθεκτικότητα στην πρόσκρουση του προϊόντος 89J, που υπερβαίνει κατά πολύ το πρότυπο μηχανικής της Αρκτικής (≥27J), διασφαλίζοντας ότι ο κίνδυνος εύθραυστου κατάγματος σε χαμηλή θερμοκρασία είναι 可控.
● Χριστουγεννιάτικο δέντρο υπεράκτιων κοιτασμάτων πετρελαίου και στοίβα αποτροπής εκρήξεων:Πιστοποιημένο API 6A PSL 3G, κατάλληλο για σενάρια εξαιρετικά υψηλής πίεσης με μέσα αερίου, η αξιοπιστία στεγανοποίησης πληροί τις ελάχιστες απαιτήσεις διαρροής του API 16A για γραμμές ελέγχου BOP.
● Συνδέσεις χημικών αντιδραστήρων εξαιρετικά υψηλής πίεσης:Κατάλληλο για συστήματα σωληνώσεων κατηγορίας πίεσης 1500, ο ενσωματωμένος δακτύλιος ενίσχυσης από κράμα τιτανίου στο λαιμό της φλάντζας παρέχει ένα επιπλέον περιθώριο ασφαλείας.
| Περιβαλλοντική κατάσταση | Μετρημένα δεδομένα | Πρότυπο δοκιμής |
|---|---|---|
| Κρούση σε χαμηλή θερμοκρασία (-70°C) | 89J (εθνικό πρότυπο ≥34J) | GB/T 229-2020 |
| Διάβρωση βαθέων υδάτων (5.000 m) | 0,03 mm/έτος (ισοδύναμο 30 ετών) | ASTM G111-97 |
| Τρίψιμο άμμου και σκόνης (120 m/s) | ≤8μm (10.000 ώρες) | ISO 5890:2012 |
Αυτά τα δεδομένα δείχνουν ότι το προϊόν μπορεί να λειτουργεί σταθερά για μεγάλες περιόδους σε πολικούς αγωγούς (-70°C), μηχανική βαθέων υδάτων (5.000 μέτρα βάθος νερού) και περιβάλλοντα με άμμο υψηλής ταχύτητας στην έρημο.
Η Longan υιοθετεί τις ακόλουθες τρεις καινοτομίες διαδικασιών για να εξασφαλίσει υψηλή απόδοση προϊόντος:
● Χάλυβας υψηλής περιεκτικότητας σε άνθρακα με σβέση με κλίση:Με τον ακριβή έλεγχο των ρυθμών θέρμανσης και ψύξης, σχηματίζεται μια σταδιακή κατανομή σκληρότητας από την επιφάνεια υψηλής σκληρότητας στον πυρήνα υψηλής σκληρότητας, αποφεύγοντας τον κίνδυνο ρωγμών της παραδοσιακής πλήρους απόσβεσης.
● Βιονική δομή κηρήθρας:Η ανάλυση πεπερασμένων στοιχείων επαληθεύει ότι η αντοχή σε κάμψη είναι 65% υψηλότερη από μια συμπαγή φλάντζα του ίδιου βάρους.
● Ενσωματωμένος δακτύλιος ενίσχυσης από κράμα τιτανίου:Δακτύλιος Ti-6Al-4V με αντοχή διαρροής 1.250 MPa και πυκνότητα μόνο 60% από χάλυβα.
Βασικά σημεία ποιοτικού ελέγχου:
1.Επιθεώρηση εισερχόμενης πρώτης ύλης: φασματική ανάλυση, δειγματοληψία μηχανικών ιδιοτήτων, πρώτες ύλες από τον Όμιλο Tsingshan Holding.
2.Έλεγχος διαδικασίας: παρακολούθηση σε πραγματικό χρόνο των καμπυλών θερμοκρασίας του κλιβάνου θερμικής επεξεργασίας, αυτόματη καταγραφή των παραμέτρων σβέσης κλίσης.
3.Επιθεώρηση τελικού προϊόντος: 100% επιθεώρηση διαστάσεων, 10% δοκιμή μαγνητικών σωματιδίων, δειγματοληψία παρτίδας για πίεση διάρρηξης.
4.Μαρτυρίες από τρίτους: Κατόπιν αιτήματος, μπορεί να κανονιστεί επιτόπια εξέταση μάρτυρα από την SGS, την BV ή άλλες υπηρεσίες.
Κάθε επίπεδη φλάντζα asme b16.5 συνοδεύεται από πιστοποιητικά ανιχνεύσιμου υλικού, αρχεία καμπύλης θερμικής επεξεργασίας, αναφορές επιθεώρησης διαστάσεων και αναφορές υδροστατικών/πνευματικών δοκιμών. Οι διεθνείς αγοραστές μπορούν να ελέγξουν την πρόοδο της παραγωγής και τα δεδομένα δοκιμών online χρησιμοποιώντας τον αριθμό παραγγελίας.
Ε: Ποια είναι η διαφορά μεταξύ αυτής και μιας συμβατικής φλάντζας ASME B16.5;
Α: Και οι δύο ακολουθούν τις απαιτήσεις διαστάσεων του προτύπου ASME B16.5. η διαφορά έγκειται στον τύπο της όψης στεγανοποίησης. Οι συμβατικές φλάντζες ASME B16.5 χρησιμοποιούν ως επί το πλείστον σχέδιο ανυψωμένης όψης (RF), ενώ η επίπεδη φλάντζα χρησιμοποιεί σχέδιο πλήρους όψης (FF). Η επιφάνεια στεγανοποίησης μιας φλάντζας πλήρους όψης είναι εντελώς επίπεδη και εκτείνεται μέχρι τις άκρες της οπής του μπουλονιού και πρέπει να χρησιμοποιείται με φλάντζα πλήρους όψης. Το προϊόν της Longan προσθέτει τρεις βασικές τεχνολογίες σε αυτή τη βάση: βιονική δομή κηρήθρας, σβέση με κλίση και ενσωματωμένος δακτύλιος ενίσχυσης από κράμα τιτανίου.
Ε: Για ποιες τιμές πίεσης είναι κατάλληλο;
Α: Σύμφωνα με το πρότυπο ASME B16.5, αυτό το προϊόν καλύπτει τιμές πίεσης από την Κλάση 150 έως την Κλάση 1500. Η πραγματική εφαρμογή δείχνει ότι το μέγεθος DN300 επιτυγχάνει πίεση διάρρηξης 42 MPa, που υπερβαίνει κατά πολύ τις τυπικές απαιτήσεις ASME B16.5 για φλάντζα ίδιου μεγέθους. Είναι ιδιαίτερα κατάλληλο για σενάρια υπερυψηλής πίεσης, όπως αντλίες ρήξης σχιστολιθικού αερίου και πλατφόρμες γεώτρησης βαθέων υδάτων.
Ε: Πώς είναι η αντοχή στη διάβρωση σε εφαρμογές υπεράκτιων πλατφορμών;
Α: Στην τυπική δοκιμή ASTM G111-97 που προσομοιώνει περιβάλλον βαθιάς θάλασσας 5.000 μέτρων, ο ισοδύναμος ρυθμός διάβρωσης 30 ετών είναι μόνο 0,03 mm/έτος. Το υλικό από χάλυβα υψηλής περιεκτικότητας σε άνθρακα που έχει σβήσει με κλίση σε συνδυασμό με τη δομή της βιονικής κηρήθρας διατηρεί καλή αντοχή στη διάβρωση σε περιβάλλοντα βαθιάς θάλασσας με υψηλή περιεκτικότητα σε αλάτι και ομίχλη υψηλής πίεσης.
Ε: Πώς διασφαλίζει η Longan την ποιότητα των προϊόντων;
Α: Η Longan διαθέτει εσωτερικό εργοστάσιο και εφαρμόζει διαχείριση ποιότητας πλήρους διαδικασίας από την επιλογή πρώτων υλών έως την επιθεώρηση τελικού προϊόντος. Έχει περάσει την πιστοποίηση API 6A PSL 3G. Η εταιρεία βρίσκεται στο Longwan, Wenzhou, αξιοποιώντας τη σταθερή προμήθεια πρώτων υλών του Tsingshan Holding Group και τις δικές της ισχυρές δυνατότητες σφυρηλάτησης και μηχανικής κατεργασίας για να δημιουργήσει ένα πλήρες σύστημα παραγωγής και ελέγχου ποιότητας. Οι διεθνείς αγοραστές μπορούν να στείλουν απαιτήσεις για να λάβουν δωρεάν δείγματα για επαλήθευση.
Ε: Μπορούν να παρασχεθούν δωρεάν δείγματα;
Α: Ναι, οι διεθνείς αγοραστές μπορούν να στείλουν τεχνικές απαιτήσεις στην ομάδα πωλήσεων για να λάβουν δωρεάν δείγματα (επιστρέφεται το κόστος δειγμάτων, το φορτίο βαρύνει τον αγοραστή). Για πελάτες που συνεργάζονται για πρώτη φορά, η Longan παρέχει υπηρεσίες δοκιμών από τρίτους οργανισμούς επιθεώρησης για να επαληθεύσει ότι η απόδοση του προϊόντος πληροί τις απαιτήσεις πριν κανονίσει την αποστολή.
Περίληψη:Η επίπεδη φλάντζα asme b16.5 της Longan ακολουθεί αυστηρά το διεθνές πρότυπο ASME B16.5, ενώ επιτυγχάνει ολοκληρωμένες ανακαλύψεις +65% αντοχής σε κάμψη, πίεση διάρρηξης 42 MPa, διάρκεια ζωής κόπωσης 20.000 κύκλων, ≤10-5 διαρροή 66% στις τεχνολογίες δικύκλου ζωής συνολικά: δομή, διαδικασία σβέσης κλίσης και ενσωματωμένος δακτύλιος ενίσχυσης από κράμα τιτανίου. Η πιστοποίηση API 6A PSL 3G και τα δεδομένα επαλήθευσης ακραίου περιβάλλοντος το καθιστούν ιδανική επιλογή φλάντζας για εξόρυξη σχιστολιθικού αερίου, γεώτρηση βαθιάς θάλασσας και συστήματα αγωγών εξαιρετικά υψηλής πίεσης. Στείλτε τις απαιτήσεις σας για να λάβετε δωρεάν δείγματα και επαγγελματικές προσφορές.
