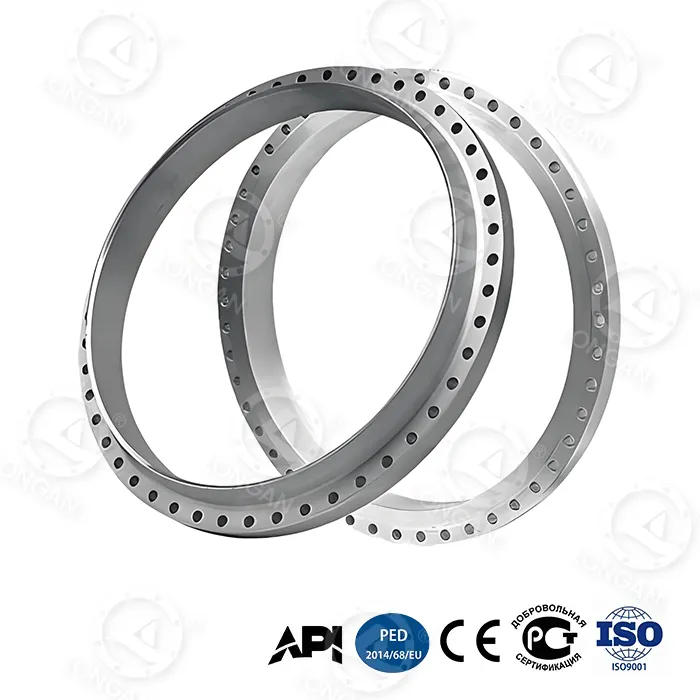

Φλάντζα μεγάλου μεγέθους

Πλεονεκτήματα προϊόντος Παρουσίαση δεδομένων

1. Χωρητικότητα υψηλότερης πίεσης

Οι φλάντζες μεγάλου μεγέθους έχουν τυπικό εύρος πίεσης > 100 Bar έως > 250 Bar ή υψηλότερο, το οποίο είναι περισσότερο από πέντε φορές την πίεση των τυπικών φλαντζών της ίδιας ποιότητας. Για παράδειγμα, η ονομαστική πίεση των φλαντζών Κλάσης 900 στο DN600 είναι πολύ υψηλότερη από εκείνη των φλαντζών Κλάσης 150 του ίδιου μεγέθους.

2. Σημαντικά αυξημένο πάχος τοιχώματος και δομική αντοχή (Enhanced Structural Integrity):

Οι φλάντζες μεγάλου μεγέθους έχουν υψηλότερες κυρτές επιφάνειες, παχύτερο λαιμό φλάντζας και μεγαλύτερες οπές μπουλονιών, παρέχοντας ισχυρότερη αντίσταση σε κραδασμούς και κάμψη.

Πάρτε για παράδειγμα τη φλάντζα RF ASME B16.5 DN600, Class 150 vs Class 900:

Πάχος φλάντζας, Κατηγορία 900: ~ 152,4 mm, Κλάση 150: ~ 38,1 mm, Το πάχος κλάσης 900 είναι περίπου 4 φορές μεγαλύτερο από αυτό της Κλάσης 150.

Αριθμός μπουλονιών Η κατηγορία 900 έχει 24 μπουλόνια M36, η κατηγορία 150 έχει μόνο 20 μπουλόνια M24

Η διάμετρος του μπουλονιού αυξήθηκε κατά 50%, η ποσότητα του μπουλονιού αυξήθηκε κατά 20%, και η δύναμη σύσφιξης αυξήθηκε.

Η διάμετρος κύκλου μπουλονιού φλάντζας κατηγορίας 900 αυξήθηκε κατά ~114,3 mm σε σύγκριση με τη διάμετρο φλάντζας κλάσης 150, παρέχοντας περισσότερο χώρο διανομής μπουλονιών.

3. Πολύ ισχυρή απόδοση σφράγισης

Μεγαλύτερη επιφάνεια επαφής επιφάνειας στεγανοποίησης, μακροπρόθεσμη μηδενική διαρροή σε περιβάλλον υψηλής πίεσης και υψηλής θερμοκρασίας.

Τα υψηλότερα μπουλόνια παράγουν απευθείας υψηλότερη δύναμη στεγανοποίησης της φλάντζας.

Ο ρυθμός διαρροής σχεδιασμού της φλάντζας δακτυλίου των φλάντζες μεγάλου μεγέθους απαιτείται συνήθως να είναι μικρότερος από 10^-6 std cm³/sec He, γεγονός που μπορεί να επιτύχει αεροστεγή σφράγιση, η οποία είναι πολύ υψηλότερη από τις απαιτήσεις των συνηθισμένων φλαντζών για μαλακές φλάντζες.

4. Προσαρμοσμένες απαιτήσεις

Αυτό το προϊόν απαιτεί προσαρμοσμένες απαιτήσεις για μη τυποποιημένα μεγέθη, υλικά και επιστρώσεις. Η Longan ειδικεύεται σε αυτό.

Το μέγεθος είναι πολύ πέρα ​​από το τυπικό και απαιτεί προσαρμοσμένη επεξεργασία.

Συνήθως χρησιμοποιούνται ανθεκτικά στη διάβρωση υλικά κραμάτων: (όπως Super Duplex 2507, Inconel 625/825, Monel, Hastelloy), η αντοχή διαρροής μπορεί να φτάσει > 600 MPa ή περισσότερο.

Το πάχος των ειδικών επιστρώσεων μπορεί να φτάσει τα 250-500 μm και το πάχος των επενδύσεων είναι 3-6 mm, το οποίο μπορεί επίσης να προσαρμοστεί.

Τέλος, θα ήθελα να τονίσω ότι η Longan είναι ένα ισχυρό εργοστάσιο που ειδικεύεται στην παραγωγή προσαρμοσμένων φλάντζες μεγάλου μεγέθους, οι οποίες μπορούν να ανταποκριθούν πλήρως σε όλη τη φαντασία σας για αυτό το προϊόν. Ελάτε να επικοινωνήσετε μαζί μας, είμαστε πάντα ευπρόσδεκτοι!
