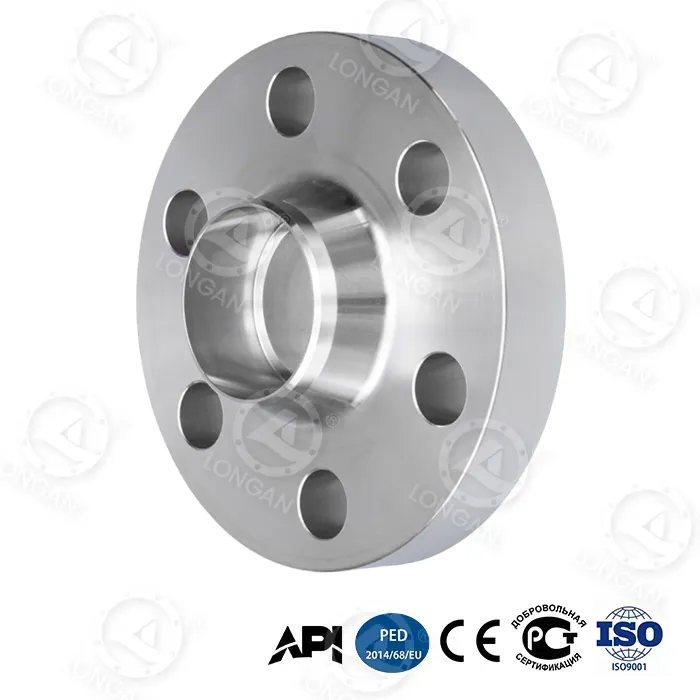

304 Φλάντζα συγκόλλησης με πισινό λαιμού

Τεχνικές Προδιαγραφές

1. Πιστοποίηση υλικού (ASTM A182 F304)

Δοκιμαστική θήκη συνάρτησης τυπικής τιμής στοιχείου

Ni 8,0~11,0% Σταθερότητα ωστενίτη 9,2%

C ≤0,08% - 0,05%

Cr 18,0~20,0% Οξείδωση Αντιδιαβρωτική Προστασία 18,8% (Φασματόμετρο)

2. Πίεση-Θερμοκρασία

Θερμοκρασία (°C) Κατηγορία 150 (bar) Κατηγορία 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Μηχανικές ιδιότητες

Παράμετρος 304 Βάση τιμής φλάντζας

Ανοχή εσωτερικής διαμέτρου (NPS 12") ±0,25mm ASME B16,5 Πίνακας5

Αντοχή εφελκυσμού 515 MPa ASTM A182

Αντοχή διαρροής 205 MPa ASTM A182

Απόκλιση κεντρικού κύκλου οπής μπουλονιού ±0,8 mm MSS SP-44

Ισχύοντα σενάρια

Προτεινόμενα σενάρια Ανεκτά μέσα Απαγορευμένα σενάρια Εναλλακτικές λύσεις

Πεπιεσμένος αέρας χαμηλής πίεσης Ξηρός αέρας (σημείο δρόσου <-40°C) Υγρός αέρας που περιέχει θείο Επινικελωμένος ανθρακούχο χάλυβας

Εξοπλισμός τροφίμων Γαλακτοκομικά προϊόντα, χυμοί (pH>4,5) Απολυμαντικά με χλώριο 316L φλάντζα

Δημοτική παροχή νερού Γλυκό νερό, πόσιμο νερό Θαλασσινό νερό/νερό υψηλής περιεκτικότητας σε χλώριο (>50 ppm Cl-) φλάντζα 316

HVAC Ζεστό νερό (<80°C), ατμός Υδροχλωρικό οξύ/θειικό οξύ (pH<4) Κράμα Hastelloy

Γιατί να επιλέξετε φλάντζα συγκόλλησης με πισινό λαιμό 304;

1. Χαμηλότερο κόστος

Υλικό Τιμή μονάδας (σημείο αναφοράς) Διάρκεια ζωής Συνολικό κόστος (10 χρόνια)

316 φλάντζα 2,3x 15 ετών + 1,2x

304 φλάντζα συγκόλλησης λαιμού 1,6x 10 ετών + 1,0x

Φλάντζα από ανθρακούχο χάλυβα 1,0x 2 χρόνια (Διαρροή σκουριάς) 2,8x

2. Πλεονεκτήματα δομικού σχεδιασμού

Ακρίβεια επιφάνειας στεγανοποίησης: Η τραχύτητα επιφάνειας RF της φλάντζας συγκόλλησης λαιμού από ανοξείδωτο χάλυβα 304 είναι 125-250μin Ra, διασφαλίζοντας την αξιοπιστία της στεγανοποίησης της φλάντζας.

Κωνική μετάβαση λαιμού: Μειώστε τον παράγοντα συγκέντρωσης πίεσης κατά 40% και παρατείνετε τη διάρκεια ζωής κόπωσης συγκόλλησης.

3. Βασική αντοχή στη διάβρωση

Δοκιμή ψεκασμού αλατιού: Χωρίς κόκκινη σκουριά για 500 ώρες

Προστατευτικό στρώμα χρωμίου-νικελίου: Περιεκτικότητα σε Cr ≥18% σχηματίζει ένα φιλμ παθητικοποίησης για να αντιστέκεται στη διάβρωση από το νερό, τον ατμό και το ασθενές οξύ (pH>4,5).

Περιγραφή περιορισμού: Δεν είναι κατάλληλο για περιβάλλοντα που περιέχουν ιόντα χλωρίου >50 ppm (όπως το θαλασσινό νερό) και το 316 πρέπει να αναβαθμιστεί αυτή τη στιγμή.

FAQ

Ε1: Ποια είναι η διαφορά κόστους με τη φλάντζα 316;

Απάντηση: Η τιμή της φλάντζας συγκόλλησης λαιμού 304 είναι 30~35% χαμηλότερη με τις ίδιες προδιαγραφές (λόγω της διαφοράς στην περιεκτικότητα σε νικέλιο και μολυβδαίνιο). Εάν το μέσο δεν περιέχει ιόντα χλωρίου/οξέα, είναι πιο οικονομικό να επιλέξετε 304.

Ε2: Μπορεί το 304 να χρησιμοποιηθεί για σωλήνες εξωτερικού χώρου;

Απάντηση: Σε χαμηλή υγρασία (<60%) RH) Μπορεί να χρησιμοποιηθεί για μεγάλο χρονικό διάστημα σε περιβάλλον χωρίς αλάτι. Απαιτείται αντιδιαβρωτική επίστρωση σε παράκτιες/βιομηχανικές περιοχές, διαφορετικά μπορεί να προκύψει διάτρηση εντός 2-3 ετών.
